ゲスイカム-2000

大口径下水道カメラシステム

適用管径:Ø150~Ø2000㎜
日本製SONY EXview HAD CCD 最大40倍ズームを搭載
カメラヘッド2台付き(オートフォーカス/手動フォーカス)
曇り止め熱線付カメラによる止まらない走行(全国の下水管に対応)
取り付け簡単
すぐれた段差走行性能

カメラヘッド 適用管径:Ø300~Ø2000㎜

  • 日本製SONY view HAD CCD
  • 最大40倍ズームを搭載、オートフォーカス
  • パン(左右)360度エンドレス回転機能、チルト(上下)240度回転機能
  • 高輝度LED照明使用
  • カメラヘッドの回転角度画面表示
  • 曇り止め熱線の装着
  •
仕様
適用管径:Ø300~Ø2000㎜
映 像:1/4゛SONY カラーカメラ / 41万画素
     水平解像度 470TV本、オートフォーカス調節機能
レンズ:光学10倍 f=4.2㎜~42㎜ F1.8~F2.9
デジタルズーム:4倍(光学ズームと組合で最大40倍)
照 明: 最新高輝度
防 水:水中型防水構造 IP68
材 質:ジュラルミン(Duralumin)、ステンレス
寸 法:外径Ø88*90㎜、長さ260㎜
質 量:5㎏

カメラヘッド 適用管径:Ø150~Ø250㎜

  • 曇り止め熱線の装着
  • SONY CCD 採用
  • 手動フォーカス機能
  • パン(左右)360度、チルト(上下)240度回転機能
  •
  •
仕様
適用管径:Ø150~Ø200㎜
撮像素子:1/3型 SONY COLOR CCD / 41万画素
      フォーカス:手動フォーカス
照 明: 最新高輝度
防 水:水中型防水構造 IP68
材 質:ジュラルミン(Duralumin)、黄銅
寸 法:(120㎜×120㎜×430㎜)幅×高×長

サブランプ(LED)

  • 光速:9600 ルーメン
  • 適用半径 Ø500~Ø3000㎜
  • 高輝度LED8個を採用した補助照明
  • 管内壁面全体(360度)の明るい映像取得
  • 取り付け簡単
  •
仕様
適用管径:Ø500~3000㎜
外形寸法:Ø300㎜ L 13㎜
光速: Max 9600ルーメン
ライト:高輝度LED×8EA
材 質:1.5kg

コントローラー

高さ自動調整スイッチ

  • 角度、距離表示機能搭載
  • サブライト調節機能
  • ジョイスティックの簡単操作
  • 焦点調節機能
仕様
消費電流:約300W
出力電子:映像出力1.0V(P-P)75Ω
電 源 :AC100V±10%、50/60Hz
寸 法:L435×H140×D370㎜
質 量:14㎏

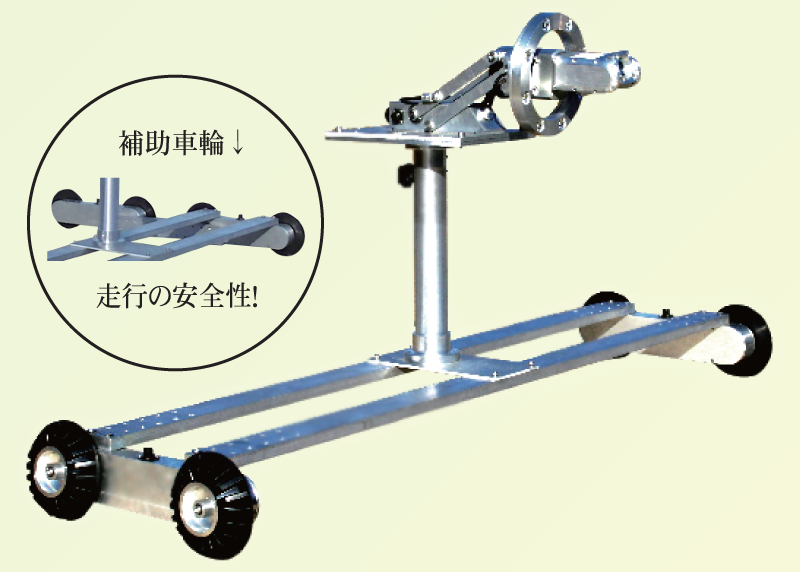

自走車(クローラ)

適用管径:Ø300‐Ø2000㎜ kyou5dff ・Ø300‐Ø2000㎜管径まで撮影可能
・ベースのボルト穴により各管径に合わせる構造
・下水管内で簡単取り付け
・車輪交換可能構造による優れた段差走行性
・完全防水構造

自走車 Ø1300‐Ø2000㎜ 下水管径対応

適用管径:Ø1300‐Ø2000㎜

  • ベースボード
  • Ø1300‐Ø2000㎜用使用
  • リフト棒:取り付け使用
  • カメラヘッド台付け、車輪:Ø160㎜タイヤリム
仕様
消費電流:約300W
出力電子:映像出力1.0V(P-P)75Ω
電 源 :AC100V±10%、50/60Hz
寸 法:L560×H450×W900㎜
質 量:36㎏

自走車 Ø900‐Ø1200㎜ 下水管径対応

適用管径:Ø900‐Ø1200㎜

  • ベースボード
  • Ø900‐Ø1200㎜用使用
  • カメラヘッド台付け
  • 車輪:Ø160㎜タイヤリム
仕様
消費電流:約300W
出力電子:映像出力1.0V(P-P)75Ω
電 源 :AC100V±10%、50/60Hz
寸 法:L560×H300×W650㎜
質 量:28㎏

自走車 Ø300‐Ø800㎜ 下水管径対応

適用管径:Ø300‐Ø800㎜

  • ベースボード
  • Ø300‐Ø800㎜用使用
  • カメラヘッド台付け
  • 車輪:Ø120㎜タイヤリム&Ø160㎜タイヤリム
仕様
消費電流:約300W
出力電子:映像出力1.0V(P-P)75Ω
電 源 :AC100V±10%、50/60Hz
寸 法:L460×H260×W240㎜
質 量:21㎏

自走車 Ø150‐Ø250㎜ 下水管径対応

適用管径:Ø150‐Ø250㎜

  • 屈折型のためØ300㎜マンホールへ投入可能
  • ゲスイカム-150の自走車
  • 手動フォーカスカメラ、滑りにくい車輪構造
仕様
適用管径:Ø150‐Ø250㎜
モーター:最大出力(1/16HP)
電 源 :AC100V±10%、50/60Hz
寸 法:L460×H120×W430㎜
質 量:最小10kg、最大14㎏

ケーブルドラム

  • ケーブルドラムの長さ:Ø8.5㎜×300m(500mはオプション)
  • 整列式、全自動巻取りドラム
  • 巻取りの調整機能搭載
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
仕様
巻取量:Ø8.5㎜×300m(500mはオプション)
巻取速度:20m/分
消費電力:120W
定格出力:90W
モーター:DC24V 60W 定格
最高回転速度:6700rpm 適正回転速度:5400rpm
外形寸法:(400mm×650mm×620mm) 幅×高さ×長さ
質  量:50㎏/300m

ケーブル

ケブラー(Kevlar)採用
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
* ケブラー(Kevlar)とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
ケブラーの構造(太線: モノマー単位、点線: 水素結合)
特徴:
ケブラーはパラフェニレンジアミンとテレフタル酸クロリドの重合によって得られ、分子構造が剛直で直鎖状の骨格を持つために、高強度・高耐熱性であり、同じ重さの鋼鉄と比べて5倍の強度を持つ。また、ケブラーは結晶性のポリマーであり、齡ハの有機溶媒に溶けず、溶融もしないために成形が困難なポリマーである。そのため、濃硫酸に溶解することで成形していることも大きな特徴である。
ケブラーには、ケブラー、ケブラー29、ケブラー49の3種類があり、ケブラー49は全てのアラミド繊維の中でも最高の引っ張り強度を持つと考えられており、繊維強化プラスチックの補強、船体、飛行機、自転車、ヨットの帆、特殊な用途ではボディアーマー防刃ベストなどに使用されている。

仕様
外 径:Ø8.5㎜
長 さ:300m(500mはオプション)
線 数:複合19本
外 被:ポリウレタン(黒色)
質 量:30㎏/350m
※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

周辺機器 ビデオアナライザー N-7400

  • 管内調査のノウハウを結集し、さらなる機能アップのモデル
  • 下水道管理システムのビデオカメラ、またはVTR画面上に、
  • 各種の情報をスーパー表示し、管内の状態を詳細に分析、表示します
  • 機能性重視のカラーリングとフラットキーボード
仕様
入出力映像信号:NTSC 1Vp 75Ω
文字ドット構成:16×16ドット
電   源:AC100V±10%  50/60Hz
消費電力:約10W
文字入力:ワンタッチ文字選択方式、かな漢字変換入力、他
重   量:約4Kg

周辺機器 ビデオキャプチャー装置 N-7440

  • 映像信号から静止画を撮り込むキャプチャー装置です
  • 狭い車内でも取り付け可能!!重量2Kgと軽量で持ち運びもOK
  • 写真を撮るのはワンボタンその他の操作はまったくいりません。
  • 撮ったその場で写真をチェック、とにかく便利!!
仕様
入出力信号:NTSC  1Vpp  75Ω
入出力映像系統数:入力 1系統 出力 2系統
静止画記録メディア:市販USBメモリー(USB1.1)
静止画ファイルサイズ:128KByte以下(映像内容による)
静止画記録枚数:32,000枚(USBメモリー容量による)但し、1日当り10,000枚まで
重   量:約2Kg

付属品

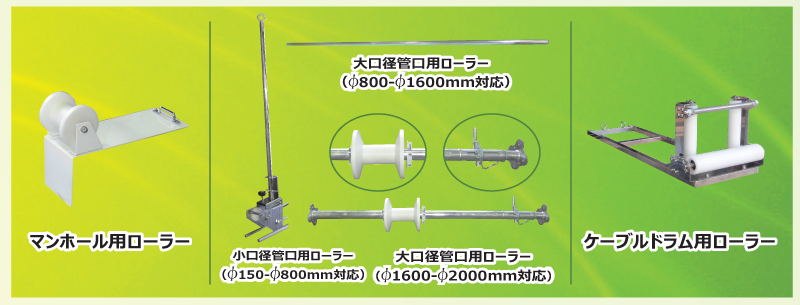

cfr43454fsg

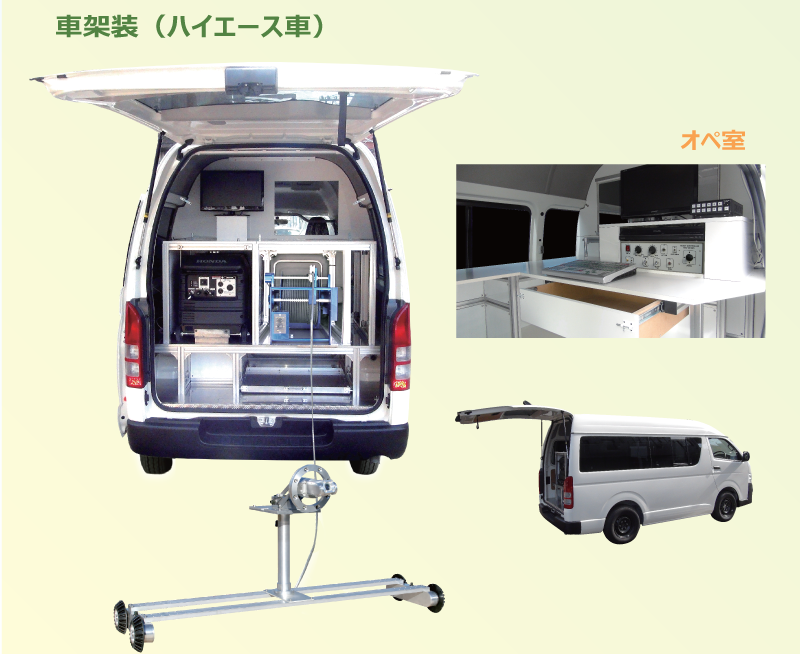

車架装(ハイエース車)

cfr42334fsg

ダウンロード

カタログ ダウンロード↓↓
  • 4436db

  • 価格表 ダウンロード↓↓
  • 4436db
