ゲスイカム-2500(Ø150~Ø2500mm)

テレビカメラ 適用管径:Ø150~Ø2500㎜

g4re35w5

適用管径Ø150~Ø2500㎜!!
日本製ソニーカメラCCD採用!!
明るい補助LED20灯×2!!
結露や湿気によるくもりを防ぐ、業界初の独自技術を取り入れた曇り止めカメラ
カメラの高さ自動調整リフト装着
・小型、軽量強力な走行性と多様な機能を併せ持った実用的な自走車
・現場で必要な機能が集約された簡単かつ実用的な製品
・低コストで効率の高い業務成果をあげる事ができるシステム
・障害物や段差・管ズレを楽々乗り越える自走車

自走車 適用管径:Ø150~Ø2500㎜

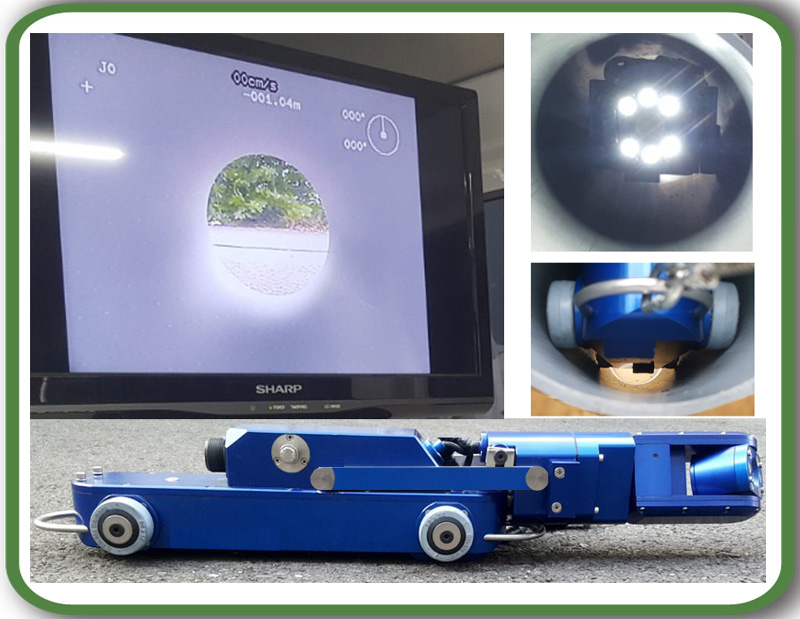

【適用管径Ø150㎜自走車の画像↓↓】

g4wet3t234

【適用管径Ø200㎜~Ø500㎜自走車の画像↓↓】


【適用管径Ø400㎜~Ø700㎜自走車の画像↓↓】

g465hedw5

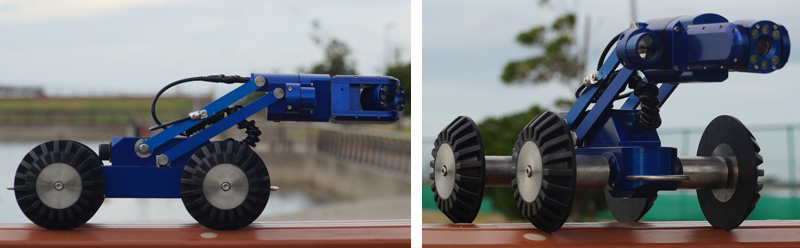

【適用管径Ø500㎜~Ø900㎜自走車の画像↓↓】

g4re2ew5

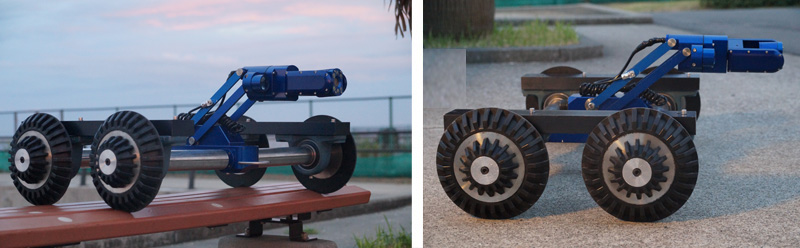

【適用管径Ø1000㎜~Ø1500㎜自走車の画像↓↓】

g4re35w5

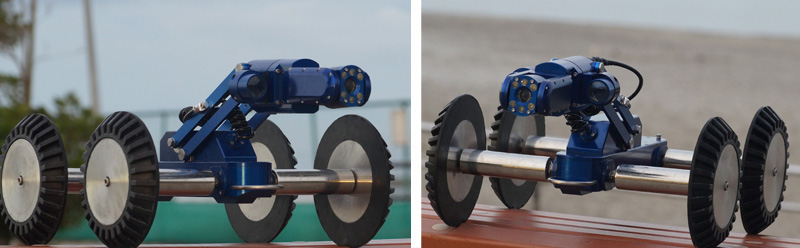

【適用管径Ø1600㎜~Ø2500㎜自走車の画像↓↓】

g4re35w5

g4re35w5


  • Ø150㎜から最大Ø2500㎜管径まで撮影可能

  • 高さを自在に自動調整できるリフト装着

  • 4輪全輪駆動方式(画面揺れの少ないしなやかな走行)

  • すぐれた傾斜面登坂能力、完全防水構造

  • 現場にてケーブル断線修理可能構造

仕様
適用管径:Ø150㎜~Ø2500㎜
モーター:90W 最大出力(1/8HP)
動作環境:湿度0℃~40℃,湿度10%~90%Rh(非結露)
走行速度:最大約40m/分
主 材 質:ジュラルミン(Duralumin)/ステンレス
寸  法:(160㎜×175㎜×(560~698㎜))幅×高さ×長さ
     Ø1800㎜検査時(1600㎜×900㎜×(600~1100㎜))幅×高さ×長さ
質  量:11.6㎏(最小重量)/79.4kg(最大重量)
     各、調査管径により重さ可変


【補助LEDライト】


  • 明るいLED×20灯

  • 防じん・防滴タフな光

  • 雨にも粉じんにも強いIP64

仕様
照度:High1,150lx(Low750lx)[光束/High750lm(Low450lm)]
HIGH / LOW 2モード切替
本機寸法(長さ x 幅 x 高さ):214 mm x 261 mm x 328 mm
本機質量:2.65 kg
受圧面積(レンズ面積):0.0195 m2

カメラヘッド

  • 日本製のSONYインターラインCCDを使用
  • 結露や湿気によるくもりを防ぐ、
    業界初の独自技術を取り入れた曇り止めカメラ
  • 左右パン360°エンドレス回転、上下チルト240°回転撮影機能
  • カメラヘッド回転角度のモニター表示機能
  • Motor:DC48V Motor(過負荷防止)
  • 半永久的なLED使用
  • 完全防水構造(水深10m)
  • 手動フォーカスコントロール機能
  •
仕様
適用管径:Ø150~Ø2500㎜
使用環境:動作周囲環境温度:-10~+50℃
        保存周囲環境温度:-20~+60℃
撮像素子:SONY製1/4゛NTSC 40万画素 インターラインCCD
水平解像度:480 TV Lines
照 明: 最新高輝度 LED×8灯(側視照明:6灯、直視照明:2灯)
防 水:水中形防水構造 IP68 (水深4m、カメラコネクタ接続詩)
材 質:ジュラルミン(Duralumin)
寸 法:外径Ø95㎜、長さ250㎜
質 量:2㎏

コントローラー

高さ自動調整スイッチ

  • 角度、距離表示機能搭載
  • サブライト調節機能
  • ジョイスティックの簡単操作
  • 焦点調節機能
仕様
消費電流:約300W
出力電子:映像出力1.0V(P-P)75Ω
電 源 :AC100V±10%、50/60Hz
寸 法:L435×H140×D370㎜
質 量:14㎏

※ コントローラーにて遠隔操作!!

カメラの上下位置自動調整 reergw643d

ケーブルドラム

  • 整列式、全自動巻き取りドラム
  • 巻き取りの調整機能搭載
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
  • 走行距離の測定機能
  • 現場でケーブル修理可能な簡単な構造
  • ケブラー(Kevlar)構造
仕様
巻取量:Ø8.5㎜×150m(オプション:300m・500m)
巻取速度:20m/分
消費電力:120W
定格出力:90W
モーター:DC24V 60W 定格
最高回転速度:6700rpm 適正回転速度:5400rpm
外形寸法:(400mm×650mm×620mm) 幅×高さ×長さ
質  量:37.2㎏(ケーブル重さを含む)

ケーブル

ケブラー(Kevlar)採用
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
  • ケブラー(Kevlar)構造
* ケブラー(Kevlar)とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
ケブラーの構造(太線: モノマー単位、点線: 水素結合)
特徴:
ケブラーはパラフェニレンジアミンとテレフタル酸クロリドの重合によって得られ、分子構造が剛直で直鎖状の骨格を持つために、高強度・高耐熱性であり、同じ重さの鋼鉄と比べて5倍の強度を持つ。また、ケブラーは結晶性のポリマーであり、齡ハの有機溶媒に溶けず、溶融もしないために成形が困難なポリマーである。そのため、濃硫酸に溶解することで成形していることも大きな特徴である。
ケブラーには、ケブラー、ケブラー29、ケブラー49の3種類があり、ケブラー49は全てのアラミド繊維の中でも最高の引っ張り強度を持つと考えられており、繊維強化プラスチックの補強、船体、飛行機、自転車、ヨットの帆、特殊な用途ではボディアーマー防刃ベストなどに使用されている。

仕様
外 径:Ø8.5㎜
長 さ:150m
線 数:複合19本
外 被:ポリウレタン(黒色)
質 量:17㎏/150m
※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

【ゲスイカム-2500 カタログ】

【Youtube-上下自動映像】

カメラの高さを遠隔操作で自動調整!!

木の根・取付け管突出及び障害物などにも走行可能!!



申し込み・お問い合わせ:E-mail










≪デモンストレーションお申し込みはこちらへ!!≫

現場風景写真

                                           撮影日:2016年11月01日・Ø900㎜ヒューム管
          g4rety35
