AS340B 配管 カメラ

AS340B 配管 カメラ

  • 適用管径:Ø25~75mm
  • AS340Bは、各種配管や構造物の内部調査を調査するための、カラーカメラシステムです。

  • カメラヘッド部はØ20mmと小型で、カメラケーブル長は15m(有効長)、ヘッド部にCCDとLED照明を内蔵していますので、より鮮明な画像での観察が可能になります。

  • ●カメラヘッド: 外径はØ20mmで、Ø40mmの曲管もスムーズに通過できます

  • ●防水構造: カメラヘッドは、水中形防水構造(IP68,水深:10m)ですので、水中での使用にも支障がありません

  • ●光学系: レンズは新型の超広角レンズで、対角約120度の視野を持ち、光学的にも深度が深く鮮明な映像を得ることが出来ます

  • ●カメラケーブル15m: 適度な剛性と屈曲弾性を持ち、管内への押し込み性と曲間通過性を両立させています

  • ●ケーブルドラム: スリップリングを内蔵しているため、ケーブル振り出し・巻き取りが円滑に行えます

  • ●ケーブル長表示: 画面にケーブルの振出し長を表示する事が出来ます

  • ●録画機能付LCDモニタ: 録画機能付のLCDモニタを搭載していますので、検査映像を動画又は、静止画で録画することが出来ます
  • 【 仕 様 】

     (1) カメラヘッド
      ・適用管径:Ø40㎜~Ø75㎜
      ・曲管通過能力:90°エルボ2ヶ所程度(Ø40㎜~)
      ・外形寸法: Ø20㎜×24㎜
      ・主材質:ステンレスレンズ鋼
      ・防水構造: 水中防水構造IP68水深10m(カメラヘッドのみ)
      ・照明:白色LED6灯

     (2) カメラ
      ・TV方式:NTSC方式準拠
      ・撮像素子:25万画素 1/4型CMOS 素子
      ・走査方式:525本 2:1 インターレース(RS-170A 相当)
      ・同期方式:内部同期
      ・水平走査周波数:15.734kHz
      ・垂直走査周波数:59.94kHz
      ・映像出力:VBS 1.0V(p-p) / 75Ω
      ・最低被写体照度:301×(F2.8 5000K)
      ・SN比:40dB 以上(AGC OFF 換算)
      ・ホワイトバランス:AUTO 固定
      ・A G C:ON 固定、0~+27dB
      ・E L C:1/60~1/158000s
      ・距離表示
       a.表示箇所:画面右上に0.1m刻みで表示
       b.文字色:白
       c.距離検出方法:ケーブルドラムの回転数による(最大約5%の誤差有)
       d.機能:距離カウントのリセット(0mにする)
            距離表示のON / OFF

     (3) レンズ
      ・レンズ:NTSC方式準拠
      ・画 角:約120°(対角)

     (4) カメラケーブル
      ・ケーブル径、長さ:Ø6.1㎜×16m
      ・外皮:ETFE(青色)
      ・弾性体:Ø2.0㎜FRP(繊維強化プラスチック)
      ・最小曲げ半径:R100㎜(常温にて)

     (5) 液晶モニタ
      ・型名:VR570
      ・LCDモニタサイズ:5.6型 TFTカラー液晶モニタ
      ・表示色:フルカラー
      ・視野角:上40° / 下20° / 左50° / 右50°(ただし標準値)
      ・画素数:320dot(H)×RGB×234dot(V)
      ・照明方法:内部光(蛍光管内蔵)
      ・録画画方式:静止画 JPEG ファイル
               動画 H.264 High Profile
      ・サイズ:Full : 720×480 30fps(NTSC)、720×576 25fps(PAL)
            Small : 360×240 30fps(NTSC)、360×288 25fps(PAL)
      ・記録画像:高画質:5Mbps(FULL)、1.5Mbps(Small)
              標 準:3Mbps(FULL)、1Mbps(Small)
              低画質:1.5Mbps(FULL)、0.5Mbps(Small)

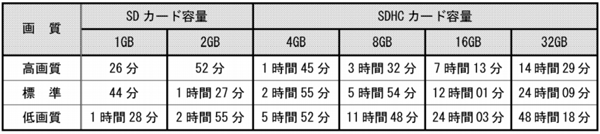

      ・記録メディア
        1.記録メディア:SD カード:1GB、2GB SDHC カード:4GB、8GB、16GB、32GB
        2.フォーマット形式:SD カード:FAT16 SDHC カード:FAT32
        3.スピードクラス:Class2、Class4、Class6、
        4.推奨 SD / SDHC カード:東芝製 SD-C シリーズ
                     トランセンド社製 TS1GSDHC、TS2GSDHC、TS4GSDHC~TS16GSDHC6
    kyuhydydia
    ※1つのファイルサイズは最大4GB以内、記録時間は180分以内になります。
    ※メモリ容量は1MBを1,048,576バイトとして計算しています。

    【販売価格】

    ¥710,000円(税別)

    ※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

    ダウンロード

     AS340B 取扱説明書 ダウンロード↓↓


    画像記録装置 VR570モニタ
