製品紹介

下水管調査-現場風景写真

                                  「ゲスイカム-2500(Ø150~Ø2500mm)」

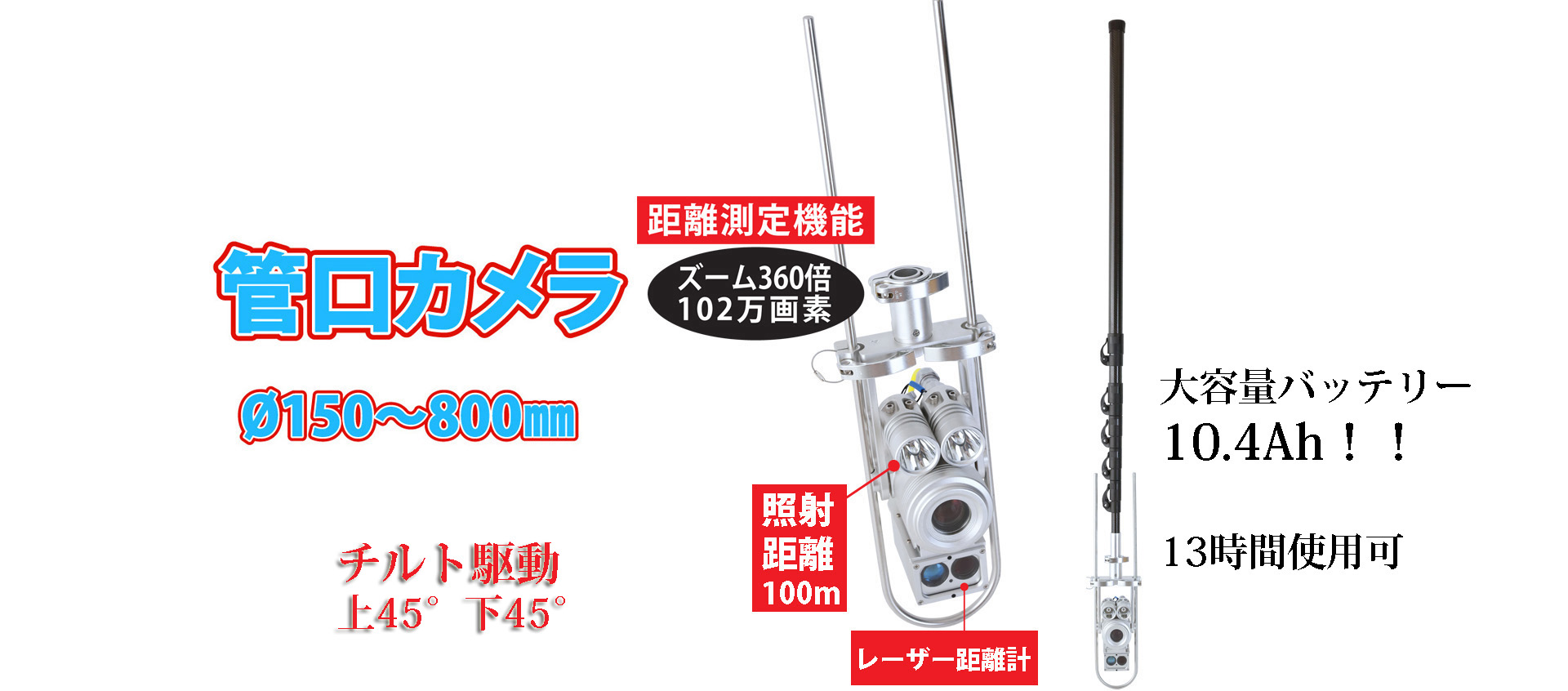

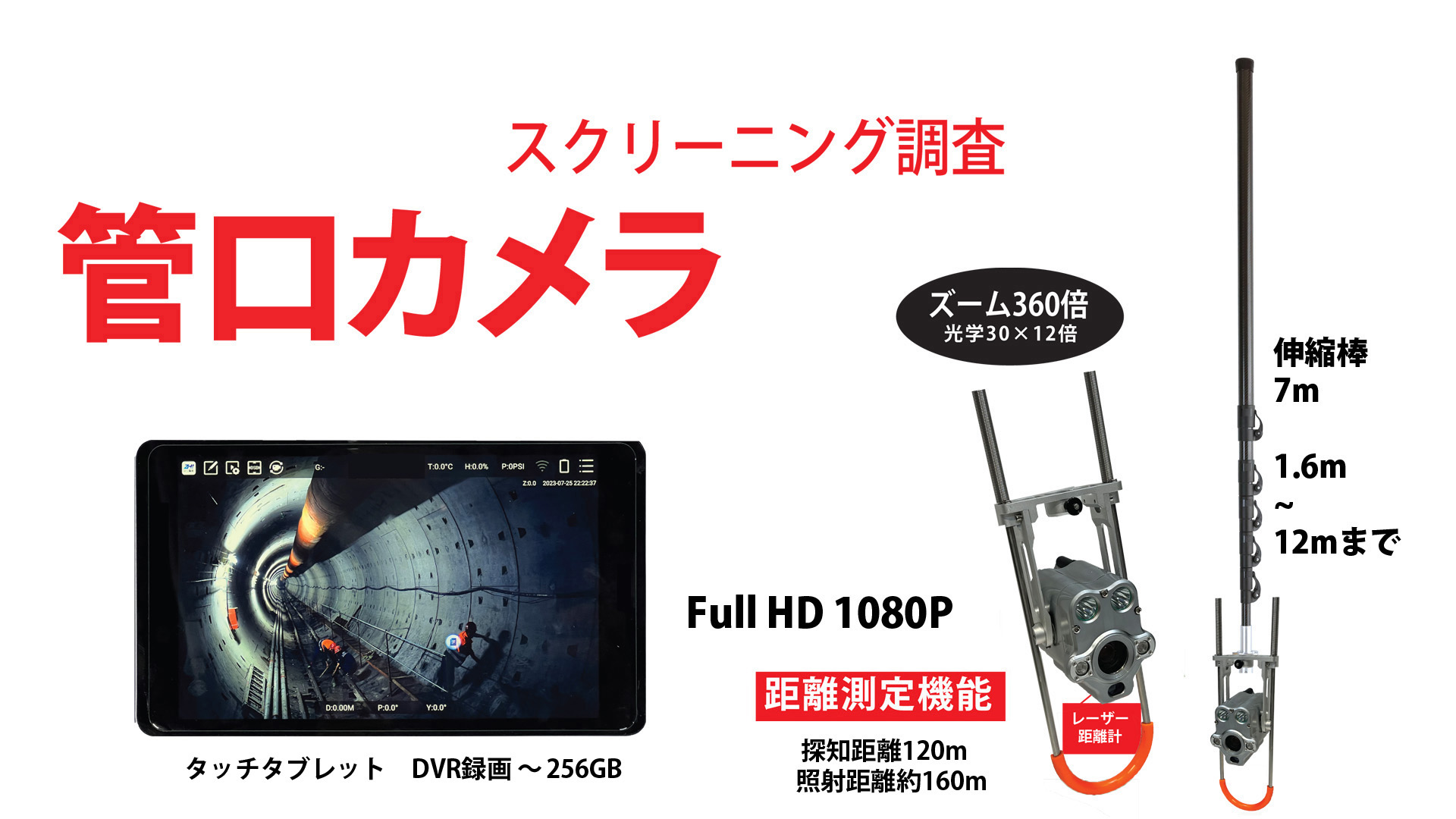

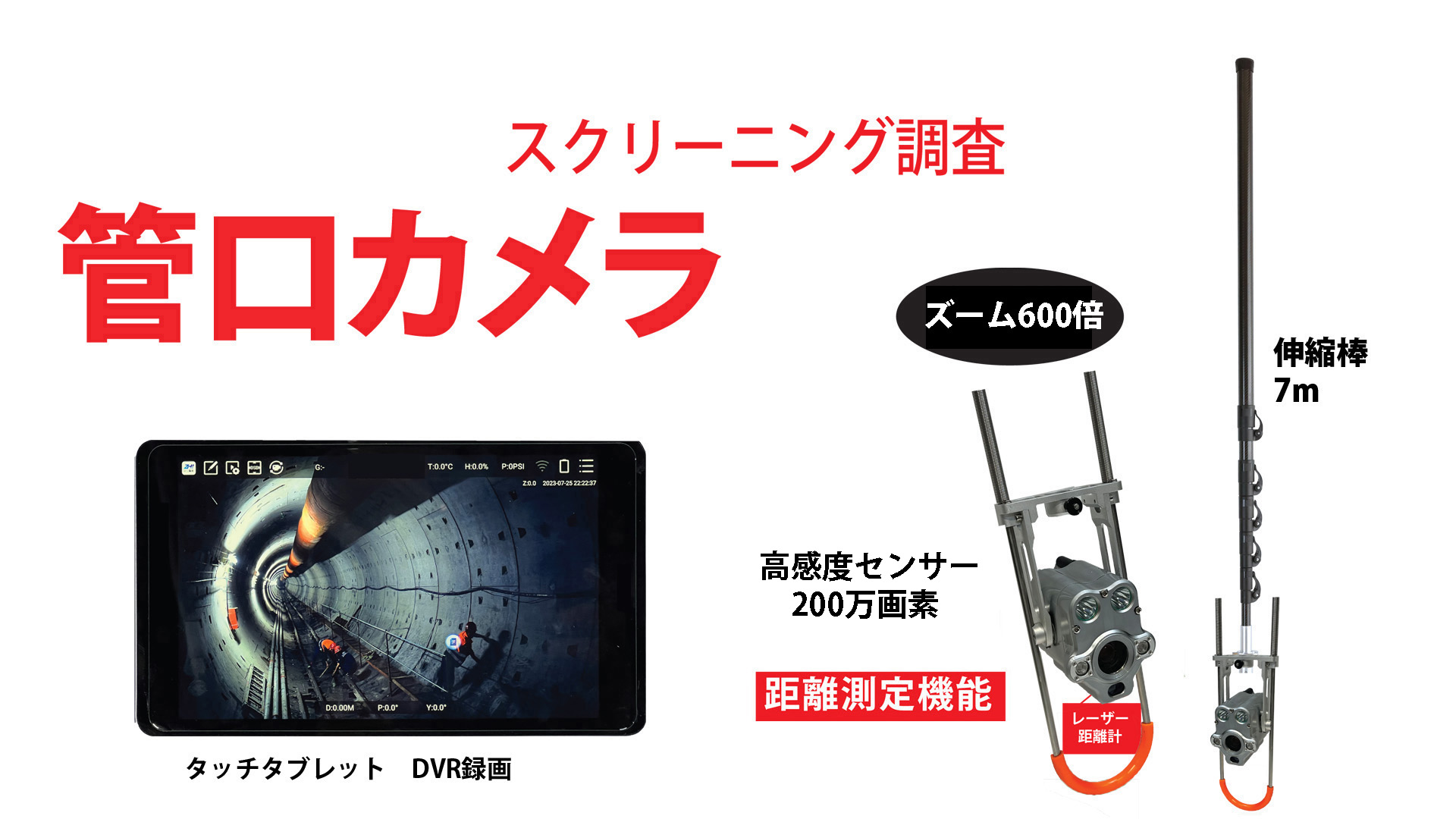

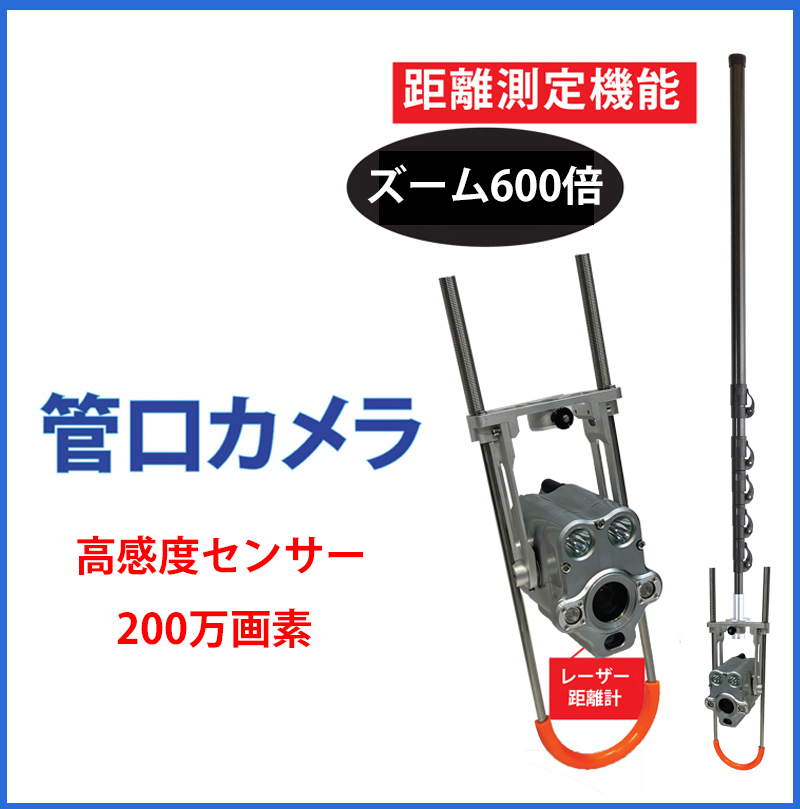

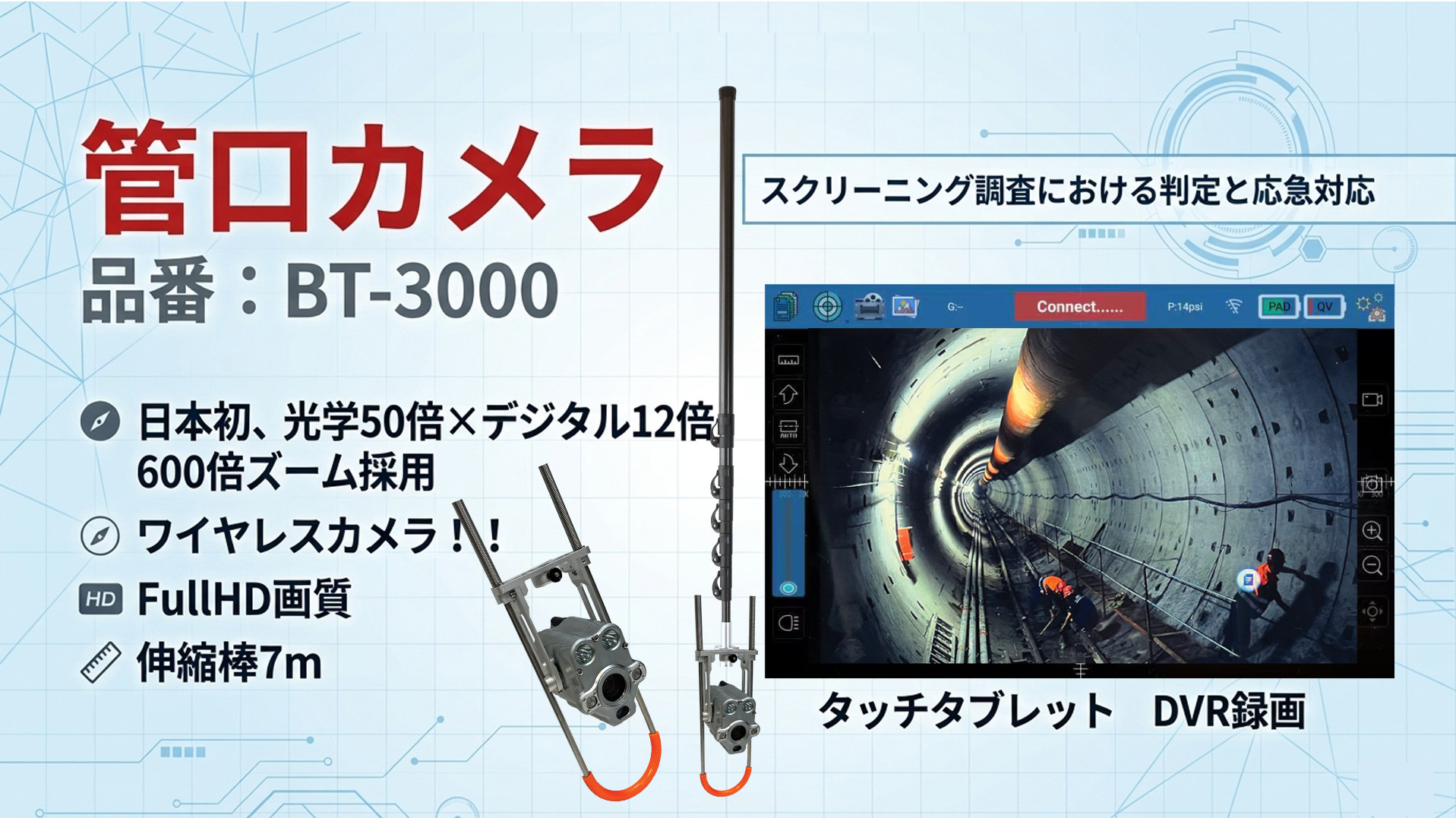

管口カメラ

  • 可視距離:100m、探知距離:60m


    画面上に距離を表示(オプション)


    チルト上下駆動:上45°下45°


    CCD,SONY 製700LTV 線0.1Lux Zoom倍率:光学x30 デジタルx12


    伸縮棒7m 調整 / 接続ケーブル:9m


    ワンタッチで各接続ユニット棒を伸縮短1.6m調整


    コントローラを肩掛け、ポールカメラをマンホールのインバーター部・管口へ降ろす


    【標準価格】¥1,495,000(税別)



管内カメラ TCS3876

  • 取付管・プラント・給水管/長距離農集排水管、調査用オールイン押し込み式カメラ


    録画機能モニター付き!!


    適用管径:Ø40~Ø300㎜


    自動水平機能


    高耐久CCDカメラ素子SONY製・鮮明画像


    電気必要なし!!(発電機不要)


    前面強化ガラス・後端・曲面ジョイント段差引っ掛り防止


    【標準価格】¥527,500円(税別)



穿孔機(前処理)‐現場風景

                                  「撮影日:2017年5月26日・Ø300㎜陶管」


管内調査カメラ ゲスイカム-2500

  • 適用管径Ø150~Ø2500㎜!!


    日本製ソニーカメラCCD採用!!



    【ゲスイカム-2500 管内調査カメラシステム】



    Ø150㎜、本自走車対応



    Ø150㎜から最大Ø2500㎜管径まで撮影可能管内調査カメラ。


    高さを自在に自動調整できるリフト装着。


    4輪全輪駆動方式(画面揺れの少ないしなやかな走行)。


    補助LEDライト:防じん・防滴タフな光、雨にも粉じんにも強いIP64。


    現場にてケーブル断線修理可能構造。

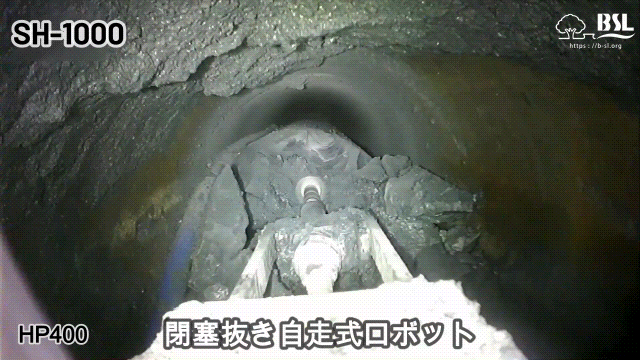

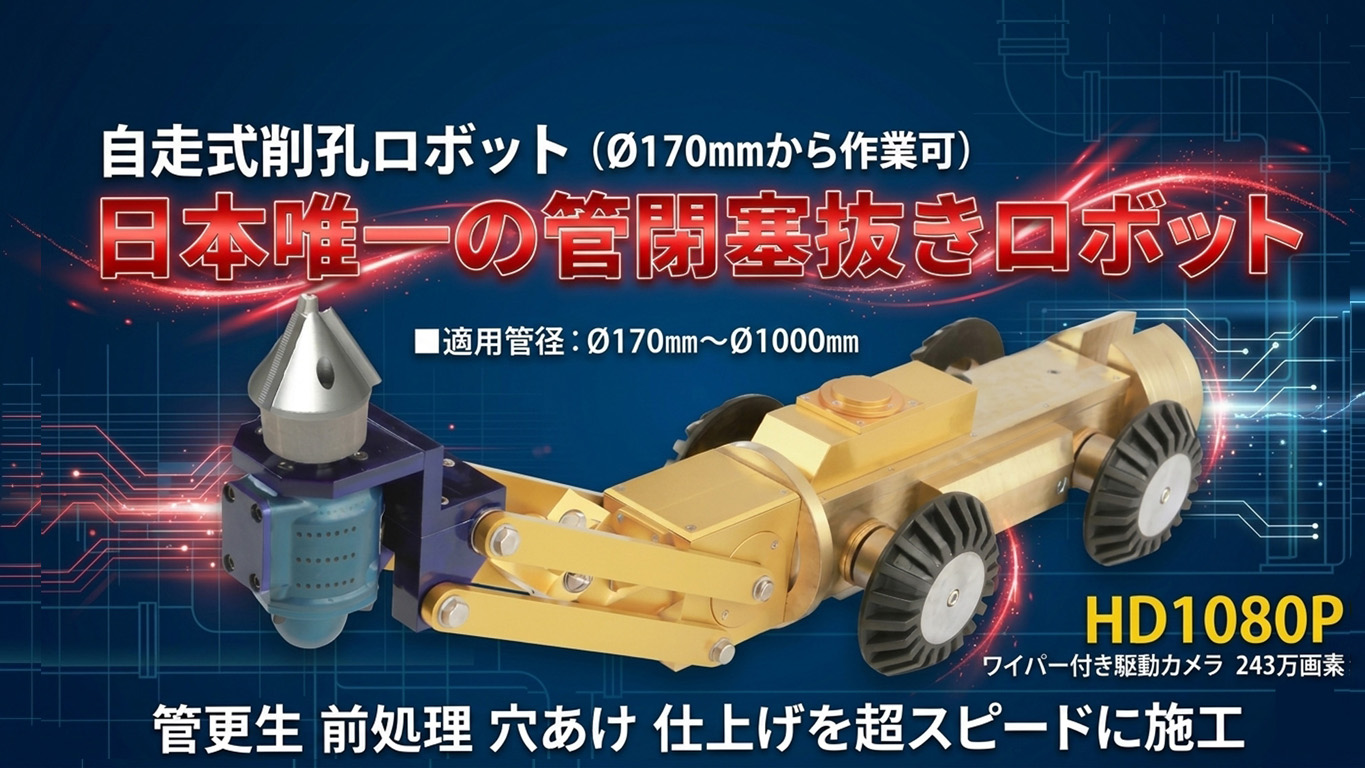

センコーロボ – 1000 自走式穿孔機


  • 下水管穿孔自走式ロボットシステム

    更生時の前処理、取り付け管口穴あけ、仕上げ

    管内径対応:Ø200-Ø1000対応、ビーエスエル下水道カメラ車とシステム併用


    穿孔機付カメラでテレビ画像を見ながら作業を行う。


    管内の障害物除去、不明管路補修を行う。


    ワンマンでコントロール可能。


    各種カッター刃を簡単取り付け。


    ケーブル(ケブラー(Kevlar)採用)外 径:Ø8.5㎜,長 さ:150m


    安全性を徹底追及。ホース、金具の耐久性をより向上!!


    エンジンコンプレッサー:エンジン出力(kw/min-1):11.8 kW /3,500 min-1(16 PS /3,500 rpm)


    穿孔車、下水道調査TVカメラ車の機能が1台で対応!!

止水プラグ


  • ケブラー繊維仕様!!


    ヨロッパの優秀ゴム製品止水プラグメーカー!!


    90°まで曲げる事ができる。


    さまざまな管径に対応!!




    圧縮変形を起こさず弾力性が維持された構造材質です。


    管内清掃や補修時など止水プラグを空気をいれ、膨張させて止水します。


    本プラグは耐久性耐食性に優れる。


    製品の用途として暗渠の止水密試験に使用されています。


    丈夫に製作されておりマンホル内で止水プラグは便利に使用できます。


下水道テレビカメラ ゲスイカム-800

  • カメラの高さを遠隔操作で自動調整!!


    結露や湿気になる曇りを防ぐ 業界初の独自技術を取り入れた曇り止めビーエスエル管内カメラ!!



    【ゲスイカム-800 下水検査カメラシステム】



    Ø200~800㎜管径対応TOTAL SYSTEMビーエスエル下水道テレビカメラ。


    下水管内の障害物や段差・管ズレを楽々乗り越える自走車。


    日本製のSONYインターラインCCD下水道テレビビーエスエルカメラを採用。


    下水管内動作周囲環境温度:-10~+50℃ / 保存周囲環境温度:-20~+60℃。


    半永久的な超高輝度白色LED8灯採用下水道テレビカメラ、ハロゲンランプにたいして「低消費電力」「振動に強い」「長寿命」などの優れた特長を持っています。


    高抗張力のケブラー繊維採用。


    整列式、全自動巻き取りビーエスエルケーブル下水道テレビカメラドラム。


    管内カメラ回転角度の画面表示機能(ノザワ電子工業社製のN-7400採用)。


    小型、軽量ながら強力な走行性と多様な機能を併せ持った実用的なビーエスエル自走車下水道テレビカメラ。


取付管調査カメラ

  • 適用管径:Ø50~Ø200㎜


    電気必要なし!!(発電機不要)


    超高輝度LED採用!! ケーブル30m


    東芝(TOSHIBA)テリーモニタ!!



    グラスファイバーケーブル採用


    小型LCDモニタとデジタル録画機能のVR570装着可


    グラスファイバーケーブル採用


    取付管用Ø39㎜カラーカメラヘッド

取付管検査カメラ

  • 取付管適用管径:Ø30~Ø200㎜


    電気必要なし!!(発電機不要)


    距離表示OK!! ケーブル20m


    【標準価格】¥280,000円(税別)



    全てこの軽量オールインケースで取付管調査可能・記録媒体SDカードに一発保存・動画/写真・録画


    連続録画可能容量(SDメモリーカード32GBの場合):32時間!!


    取付管検査カメラでビデオ撮影しながら簡単にキャプチャできる!!


    最大写真枚数(SDメモリーカード32GBの場合):6400枚!!


    取付管検査、目視不可・キッチンファン・床下・風防などの新規箇所徹底したコスト・機能の追及により、リーズナブルな価格/性能/仕様を実現しました。
