取付管検査・宅内配管調査･映像記録可能型･最新式ＣＣＤカラーＴＶカメラ

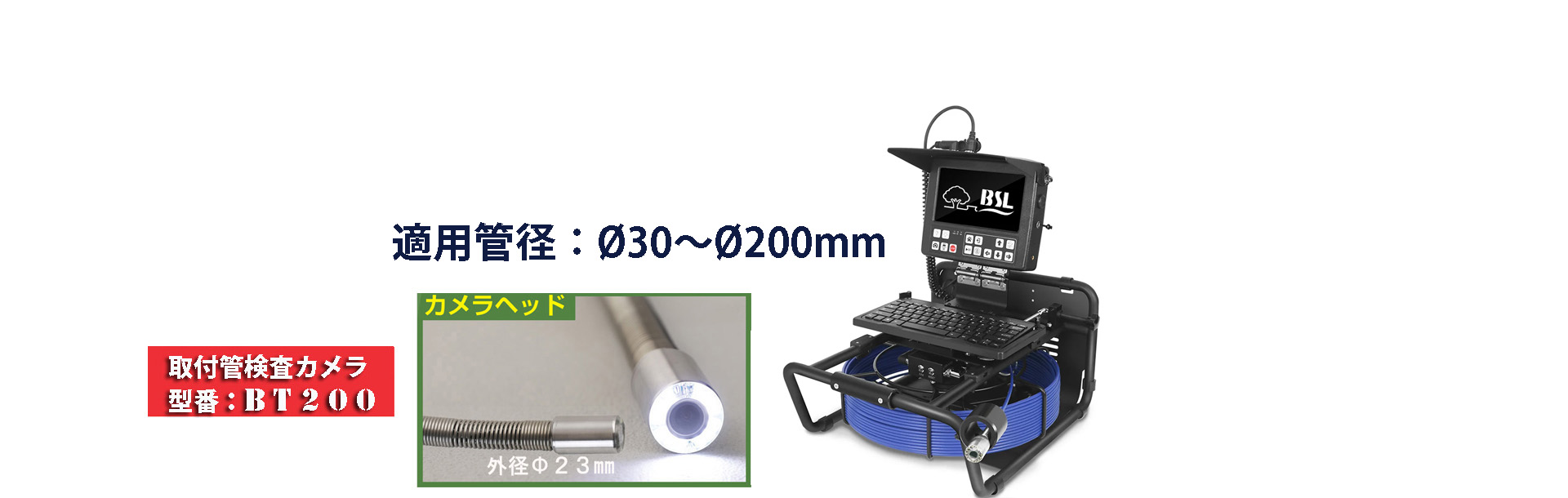

取付管検査カメラ TC-2320

全てこの軽量ｵｰﾙｲﾝケースで調査可能･記録媒体ＳＤｶｰﾄﾞに
一発保存･動画/写真･録画
連続録画可能容量(SDメモリーカード32GBの場合)：32時間！！
rgt7tegre

ビデオ撮影しながら簡単にキャプチャできる！！
最大写真枚数（SDメモリーカード32GBの場合）：6400枚！！

手軽に取付管の調査を実現↓↓

■ 適用管径：Ø30～Ø200㎜

■ 距離表示OK！！

■ 電気必要なし！！（発電機不要）

取付管検査、目視不可･ｷｯﾁﾝﾌｧﾝ･床下･風防などの新規箇所徹底したコスト･機能の追及により、リーズナブルな価格/性能/仕様を実現しました。

■【標準価格】￥280,000円（税別）- 自動水平機能なし

■【標準価格】￥349,000円（税別）- 自動水平機能あり

自動水平機能あり

≪自動水平機能のカメラヘッドØ23㎜詳細画像↓↓≫

仕様

・径：Φ２３ｘ４０L（スプリング部１００㎜）

・上記の径以外は自動水平機能なしと同一

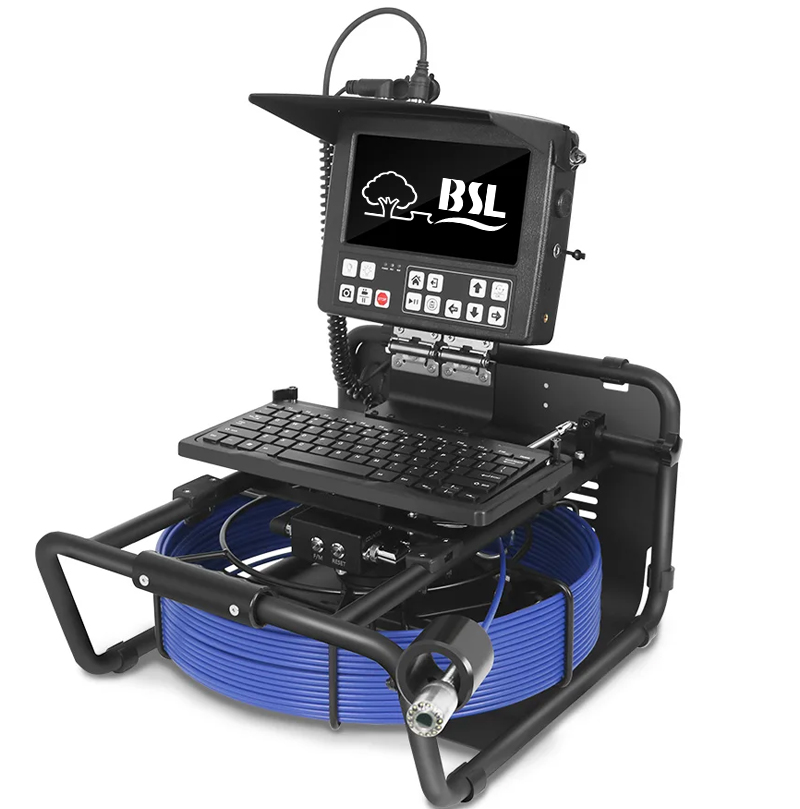

取付管検査カメラシステム TC-2320

取付管検査･映像記録可能型･最新式ＣＣＤカラーＴＶカメラ

-適用管径：Ø30～Ø200㎜

-ケーブル：20m

-ケーブルとの適正外径比で俊敏な押込み性を有します

-距離数字・画面表示

-全てこの軽量ｵｰﾙｲﾝケースで調査可能･記録媒体ＳＤｶｰﾄﾞに一発保存･動画/写真･録画

-電気必要なし!! ８時間完全充電(ｽｲｯﾁﾝｸﾞﾀｲﾌﾟ)･７時間記録時／９時間再生時：使用

≪詳細画像↓↓≫

作業風景 / 取付管検査 / Ø200㎜取付管 / 場所：関東地域 2015年7月

距離表示・取付管Ø200㎜映像↓↓

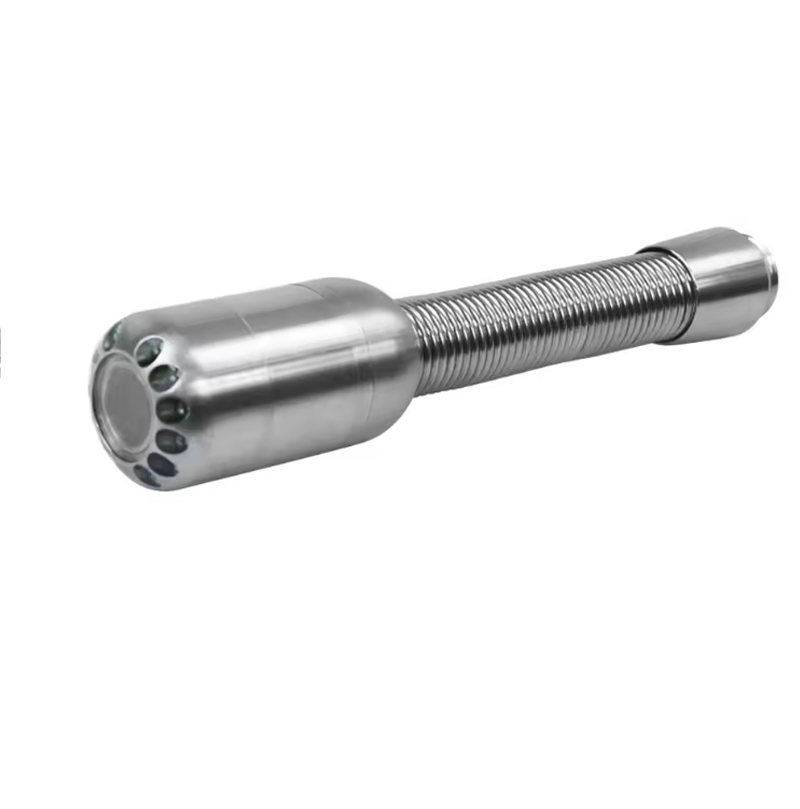

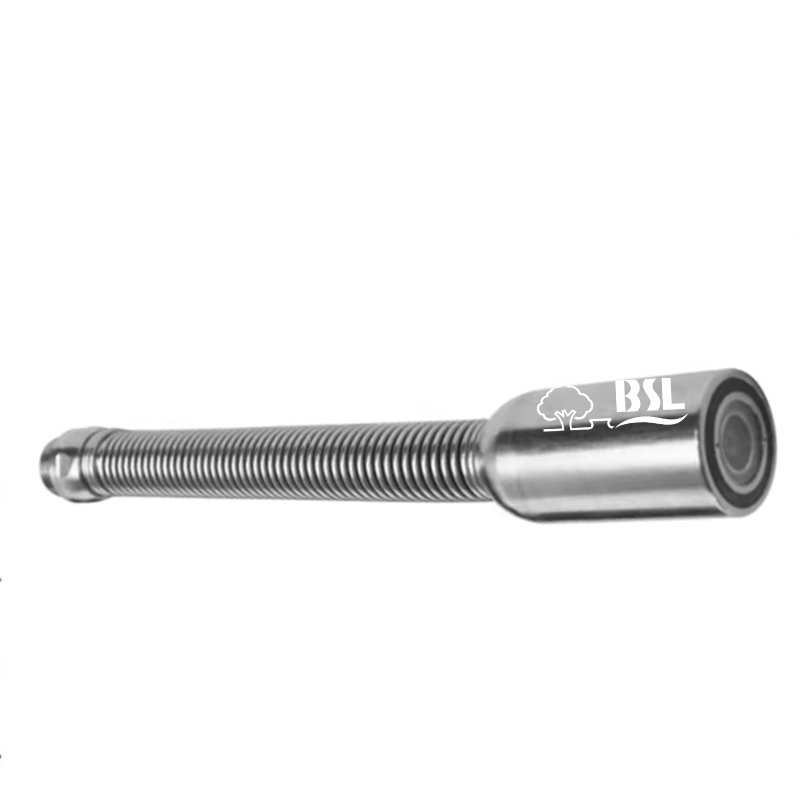

カメラヘッド

１/３･ＳＯＮＹ製カラ-高画質ＣＣＤｵｰﾄｱｲﾘｽ
解像度420TV 線◎追加：距離m,Ft 数字画面表示･裏参照
◎ケーブルとの適正外径比で俊敏な押込み性を有します。

・ｹｰﾌﾞﾙと取外し可能：修理･交換時のみ･水平調整可能

・径：Φ２３ｘ４０L（スプリング部２００㎜）

・直Φ30 曲部Φ40：90°間隔300ｘ2ｹ所以上通過可

・フォーカス距離：１０～２００ｍｍ

・半永久的なLED使用

・防水20m 水深(ｹｰﾌﾞﾙ装着時)
　　　

仕様

適用管径：Ø30～Ø200㎜

画角：１４０°

ﾌｫｰｶｽ距離：約200*

ｶﾒﾗﾍｯﾄﾞｻｲｽﾞ：ﾒｲﾝﾎﾞﾃﾞｲΦ23*x45*分離部長120

材質：#304SUS

照明：白色2mｘ12LED 埋込設置型広角140 F1.2/Lux

防水20m 水深(ｹｰﾌﾞﾙ装着時)

消電力140mA/LED 入

重量：0.2kg

≪詳細画像↓↓≫

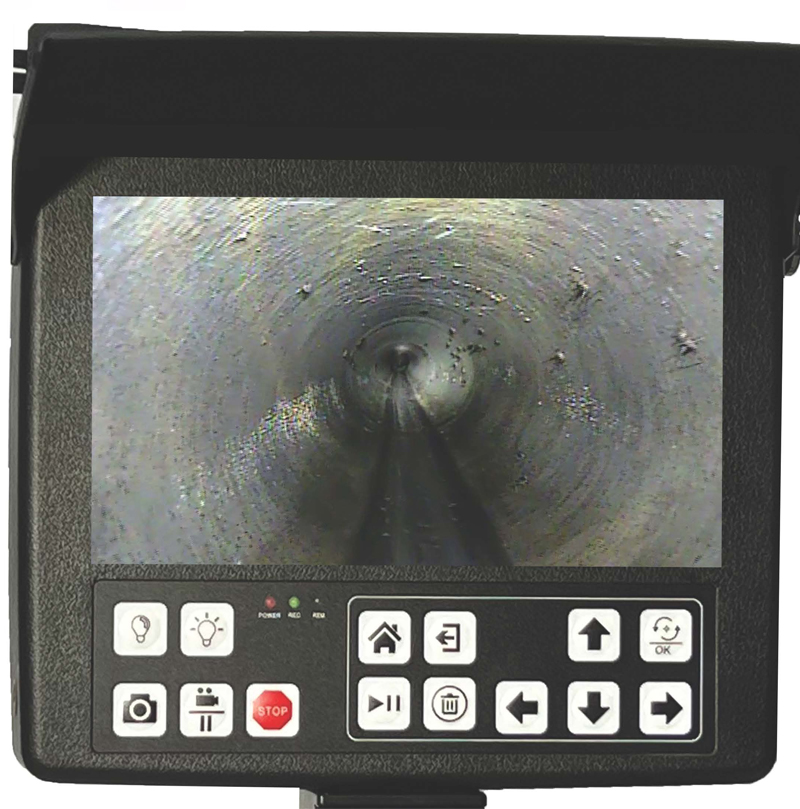

モニタ【映像録画装置付き】

･７時間映像録画／９時間再生
(８時間完全充電の場合)

モニタ：７”ｲﾝﾁ16:9
高輝度ｶﾗｰLCD/TFT

ﾐﾗｰ/反転･映像出力:映像＋音声

・解像度:800ⅹ480RGB

・動画映像：*解像度720ⅹ488:30FPS 最大　・変換方式ｴﾝｺｰﾄﾞH.264 静止画映像*720ⅹ576

・LED 制光器内臓　・付帯記録：SDﾒﾓﾘｰｶｰﾄﾞ最大28GB

・ﾃﾞｰﾀｰ出力:USB2.0⇒PC　・直接操作大型ボタン･ﾘﾓｺﾝ不要

・作業操作性の向上･瞬時の録画　・モニタ：18cm(7″) TFT /LCD スクリーン

・折畳み式日除ｻﾝﾊﾞｲｻﾞ付　・表示言語:日本,英,独語等

・記録媒体：ＳＤカード最大２８ＧＢ(別売),４ＧＢ(付属）　・接続RCA 端子：外部モニタ映像/音声

・DC6－12V・消電力:700mA 最大

・重量：0.6kg

　モニタの簡単操作 ☟

　　　

ケーブル / ホーイル

距離数字・画面表示(更にｹｰﾌﾞﾙ距離表示1m 毎不消ｲﾝｸ表示併記)

ケーブル外径:Ø5.4、ケーブル長:２０m 標準、オプション：３０m 最大４０m

・ドラム：ステンレス製高機能固定式、曲り癖が付きません

・防水：ﾍｯﾄﾞ取付状態:ＩＰ68 規格(耐噴水/水中型)

・突発繰出･防止装置付

・ホーイル：強固･固定使用式総ステンレス製

・清水･排水:用途別にｹｰﾌﾞﾙ付ﾄﾞﾗﾑ毎に廉価にて交換可能OP,用具費用･節約
　　　

カメラの照明：白色2mｘ12LED 埋込設置型　
Ø２００ｍｍ以上の管でも鮮明な映像が得られます！！

LEDボタンを押すたびに画面の明るさが4段階に切りかわります。
【実例】
　　

　　　　

バッテリーパック

８時間完全充電(ｽｲｯﾁﾝｸﾞﾀｲﾌﾟ)
７時間記録時／９時間再生時：使用可

リチウムイオン･バッテリ大容量
６,６００ｍＡｈｘ６～１２Ｖ

・電源：ＡＣ商用交流100Ⅴ～220Ｖ 50/60Hz 設定･安全ﾋｭｰｽﾞ内臓

・容量表示ｲﾝｼﾞｹｰﾀｰx4

・USB 出力5V･PC 用

・DC7.4V 出力

・重量：0.4kg
　　　

≪詳細画像↓↓≫

ガイドそり・リモコン

スキッドタイプ･ボールタイプｘ２

リモコン(オプション)

・電源・ﾒﾆｭｰ・確定/移動ｘ４

◎ﾘﾓｺﾝ使用せず,ﾓﾆﾀ下のﾀｯﾁｾﾝｻｰで各設定も可能

・ﾜﾝﾌﾟｼｭﾎﾞﾀﾝ：録画ﾋﾞﾃﾞｵ･入/切：録画写真･入/切：ﾐﾗｰ/反転･入/切：光量調整･減＋増
　　　

ケース

・強固総難燃性樹脂･施錠フック有

・内部収納型堀硬質スポンジ

・重量：9.4kg
(取付管検査カメラシステム収納含む)

・内寸法:５１７ｘ４３４ｘ２００ｈ黒色

≪詳細画像↓↓≫

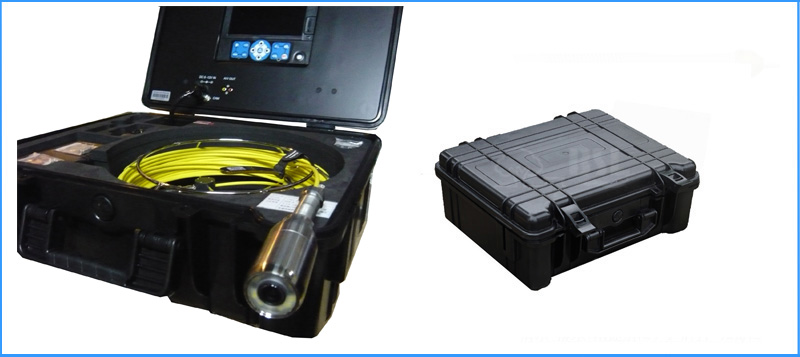

取付管検査カメラ TC-2320【構成品1式】

・完全･収納ケース(上記全て･型枠収納・施錠可能･簡易防水)

・カメラヘッドΦ２３(１/３･ＳＯＮＹ製カラ-高画質ＣＣＤ/１２０ｍｍスプリング付)

・ケーブルドラム２０ｍ

・7”ｲﾝﾁ・ワンタッチモニタ

・充電式リチウムイオンバッテリ(６６００ｍＡｈx１２Ｖ)・ＡＣアダプタ交流(AC１００Ｖ～２５０Ｖ)・カーアダプタＡＣ１２Ｖ用

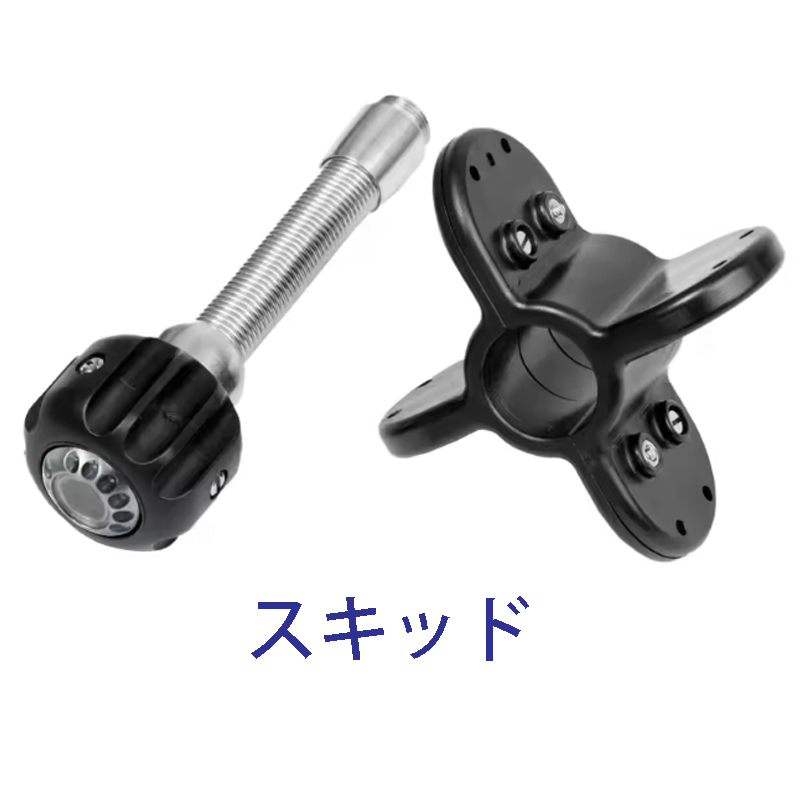

・リモコン・．ハードリング･ガイドそり・樹脂製スキッドそり

■【標準価格】￥280,000円（税別）- 自動水平機能なし

■【標準価格】￥349,000円（税別）- 自動水平機能あり

※機能性能向上仕様変更のため予告なく、形状/価格を変更する場合あります。都度お問合せ下さい。

取付管検査カメラ TC-2320 カメラヘッドΦ３８自動水平機能

■ 対象管径：Ø50～Ø250㎜

■ 自動水平機能

■ 距離表示OK！！

■ ケーブル長さ２０m

■【標準価格】￥470,000円（税別）

取付管検査カメラ TC-2320 カメラヘッドΦ３８自動水平機能【構成品1式】

・完全･収納ケース(上記全て･型枠収納・施錠可能･簡易防水)

・カメラヘッドΦ３８自動水平機能(LED4mx12 対象管径Φ５０～Φ２５０)

・ケーブル付ドラム(ケーブル長２０ｍ・ケーブル外径:Φ5.4)

・7”ｲﾝﾁ・ワンタッチモニタ

・充電式リチウムイオンバッテリ(６６００ｍＡｈx１２Ｖ)・ＡＣアダプタ交流(AC１００Ｖ～２５０Ｖ)・カーアダプタＡＣ１２Ｖ用

・リモコン・．ハードリング･ｶﾞｲﾄﾞそり：Φ３８専用ｶﾞｲﾄﾞそり・Φ３８ﾕﾆﾊﾞｰｻﾙそり

カメラヘッド　Φ３８自動水平機能

自動水平機能搭載

高耐久CCDｶﾒﾗ素子SONY

前面強化ガラス

カメラヘッドØ３８ｘ８０L:後端ｶｰﾌﾞ

・調査作業疲労の軽減・屈まず中腰姿勢で軽く調査作業疲労の軽減

・高鮮明･高輝度･高耐久性：１/３･SONY 製ＣＣＤカメラ受信部

-仕様

-適用管径：Ø50～Ø250㎜

-自動水平機能

-映像ﾓｼﾞｭｰﾙ：1/3･SONYｶﾗｰCCD

-高輝度480ＴＶ線解像

-バッテリ電源DC12V ・6600mAh･6Hr 録画･８Hr 再生

-画角：120°

-ﾌｫｰｶｽ距離：12-120cm

-ｶﾒﾗﾍｯﾄﾞｻｲｽﾞ：Φ38×80

-材質：ｽﾃﾝﾚｽ鋼製･後端曲面

-照明：白色2mｘ12LED 埋込設置型広角140 F1.2/Lux

-10m 防水

※機能性能向上仕様変更のため予告なく、形状/価格を変更する場合あります。都度お問合せ下さい。

取付管検査カメラ本体 TC-2320のご注文について

≪FAX注文の流れ≫

ＦＡＸでご注文いただき、商品が届くまでの流れを簡単にご説明いたします。

【ご注文】

FAX注文用紙をダウンロードしてください。

必要事項をご記入ください。

FAX番号 044-271-1720に送信してください。

注文完了

【ご注文の確認】

お客様へ、ご注文の確認と、代金お振込み先の銀行口座をＦＡＸにて送信いたします。

ご注文内容に間違いがある場合は下記のお問い合わせ先までご連絡ください。

【代金のお振込み】

当社が指定する銀行口座へご注文の確認ＦＡＸから７日以内に代金をお振り込に下さい。

※振込手数料はお客様のご負担となります。

※領収書は発行いたしません。お客様が利用される銀行が発行する振込金受取書を領収書に代えさせて頂きます

【商品の発送】

商品を宅急便（ヤマト運輸）にて配送いたします。

【商品の受け取り】

商品には当社を発行者とする納品書を同梱いたします。

お問い合わせ先
ご不明な点などがありましたら、下記の電話番号又はe-mail 宛にお問い合わせください。
電話番号：044-200-4582　　　FAX番号：044-271-1720　　　E-mail : info@b-sl.org
【受付時間　年末年始を除く平日AM 9：00～17：00 です。】

取付管検査カメラ TC-2320 構成単体品・定価

品名
定価＠￥円･税別
＊距離計測装置付
備考

１．カメラヘッドØ２３ｍｍ
１２０ｍｍスプリング付

６１，０００

２－１．ケーブルドラム２０ｍ付

４２，０００
＊７９，２００
標準⇒＊変更時ｶﾒﾗﾍｯﾄﾞも変更要す

２－２．ケーブルドラム３０ｍ付
５５，０００
＊９０，２００

２－３．ケーブルドラム４０ｍ付
７３，０００
＊１０１，６００

ｶﾒﾗﾍｯﾄﾞ/ﾊﾞﾈ装着例20m

３－１．ケーブル２０ｍ両端金具付
３２，０００

３－２．ケーブル３０ｍ両端金具付
４３，０００

３－３．ケーブル４０ｍ両端金具付
５４，０００

４．充電式リチウムイオンバッテリ
６６００ｍＡｈx１２Ｖ

２３，０００
予備ﾋｭｰｽﾞｘ１付

５．モニター･配線ｺﾈｸﾀｰ付

４２，０００
録画装置無：本体付属

６．リモコン

４，０００
試用電池付

７．ＡＣアダプタ交流
AC１００Ｖ～２５０Ｖ

３，３００

８．カーアダプタＡＣ１２Ｖ用

２，０００

９．ハードリング･ガイドそり

３，１００

Ø40

１０．樹脂製スキッドそり

３，５００
Ø80

【本体と同時注文で送料無料】
取付管検査カメラ TC-2320 構成単体･追加品・定価表

品名

定価＠￥･税別
＊特殊機能追加
備考

１．カメラヘッドΦ３８自動水平機能
LED4mx12
対象管径Φ５０～Φ２５０

２１２，０００
２６８，０００
*管路探知発信機内蔵
大型Φ9x60mﾓﾃﾞﾙ３８６０共用
＋ｱﾀﾞﾌﾟﾀ

２．Φ３８専用ｶﾞｲﾄﾞそり～Φ７０

１５，０００
ｶﾞｲﾄﾞそり用スペーサ含

３．Φ３８ﾕﾆﾊﾞｰｻﾙそりΦ125
～Φ２５０

２４，０００
ｶﾞｲﾄﾞそり用スペーサ含

４．ｶﾞｲﾄﾞそり用スペーサ

１，０００

5. 7”ｲﾝﾁ・ワンタッチモニター･
ﾘﾓｺﾝ付属(リモコン：オプション)

４２，０００
(ﾘﾓｺﾝ4,000)
７３，０００
*ﾊﾞｯﾃﾘ3,800mAh 内蔵
録画～７,再生9 時間
旧型ﾓﾆﾀ交換：ﾊﾟﾈﾙ同時交換要

６．ﾊﾝﾃﾞｲ受信

２０５，０００

７．ハンデイ字幕記入装置

２３，０００
録画ﾋﾞﾃﾞﾄ字幕･下記入力
・ｱﾙﾌｧﾍﾞｯﾄ２６ｘ2 種
・数字，記号x13 種
・7"ワンタッチモニタｰ専用

８．ケース･布製吊り下げ式

７，５００

【本体と同時注文で送料無料】
※機能性能向上仕様変更のため予告なく、形状/価格を変更する場合あります。都度お問合せ下さい。
構成単体品・追加品のご注文について

≪FAX注文の流れ≫

ＦＡＸでご注文いただき、商品が届くまでの流れを簡単にご説明いたします。

【ご注文】

FAX注文用紙をダウンロードしてください。

必要事項をご記入ください。

FAX番号 044-271-1720に送信してください。

注文完了

【ご注文の確認】

お客様へ、ご注文の確認と、代金お振込み先の銀行口座をＦＡＸにて送信いたします。

ご注文内容に間違いがある場合は下記のお問い合わせ先までご連絡ください。

【代金のお振込み】

当社が指定する銀行口座へご注文の確認ＦＡＸから７日以内に代金をお振り込に下さい。

※振込手数料はお客様のご負担となります。

※領収書は発行いたしません。お客様が利用される銀行が発行する振込金受取書を領収書に代えさせて頂きます

【商品の発送】

商品を宅急便（ヤマト運輸）にて配送いたします。

【商品の受け取り】

商品には当社を発行者とする納品書を同梱いたします。

お問い合わせ：E-mail

　　　
