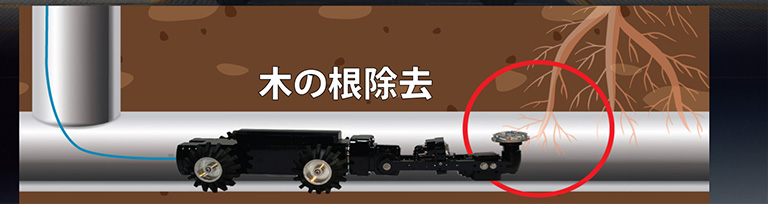

木の根 モルタル 除去

モルタル除去。

更生引抜作業。

突出管（鋼管）鉄筋除去。

更生工事前前処理。

モルタル・木根・パッキン除去。

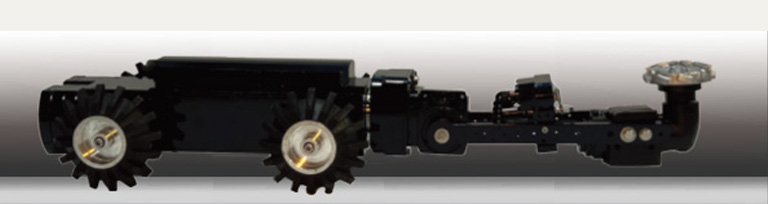

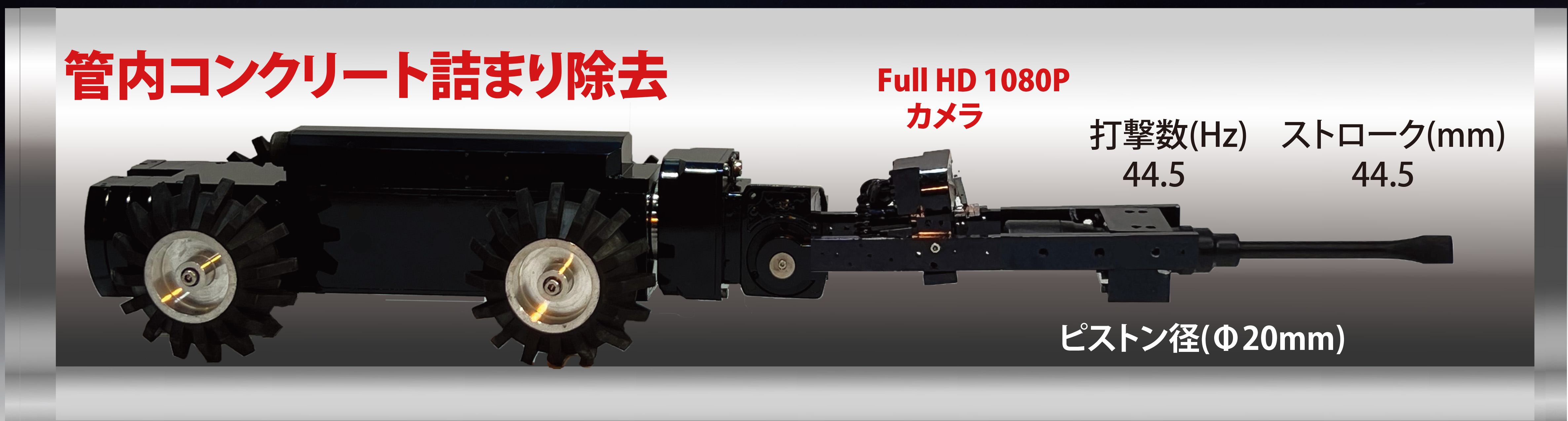

本体

■適用管径：Ø170～Ø800㎜

・11000Wパワー穿孔モーター

15馬力の強力なグラインダー/専用刃による作業時間短縮
・自走にて下水道管の穿孔
（モルタル附着・突出管・木根・パッキン等の除去及び更
 生工事後の削孔作業）
・穿孔自走車にTVカメラ（ワイパー・曇り止め機能付き）
 が搭載されており、1台での管内作業が可能。
・管更生時の前処理・取付け管口の穿孔、仕上げが1名で作
 業できる。
・管内の障害物除去、閉塞管のはつり作
 業が出来る。
・市販の各種カッター刃が使用可能。
・エアホース径を大径化（内径19㎜）にすることでエアー
 供給量を増やし、パワフル、作業能率アップ。
・安全性・耐久性・作業効率を考えて開発された自走式穿
 孔機（TVカメラ付）。

コントローラー

　　　
• 距離表示機能搭載
• サブライト調節機能
• ジョイスティックの簡単操作

【仕様】

電　　源：AC100V±10%, 50/60Hz

消費電流：約300W

映像出力：HDMI・RCA、選択

動作環境：温度－20℃～＋60℃

ケーブルドラム

整列式、全自動巻き取りドラム

エンコーダによる距離測定

ケーブルの前後入れ替え構造で使用寿命２倍

現場で修理可能な簡単な構造

ケーブルにたるみが生じない

【仕様】

巻取量：Ø8.5㎜×150m

最高回転速度：6700rpm 適正回転速度：5400rpm

定格出力：90W

消費電力：～200W

質　　量：37.2㎏（ケーブル重さを含む）

外形寸法：(400mm×650mm×620mm)　幅×高さ×長さ

質　　量：37.2㎏（ケーブル重さを含む）

ケーブル

ケブラー（Kevlar）採用
外被：ポリウレタン（黒色）

• ケーブルの前後入れ替え構造でケーブル使用寿命２倍
• 現場でケーブル修理可能な簡単な構造

＊ ケブラー（Kevlar）とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
ケブラーの構造(太線: モノマー単位、点線: 水素結合)

【仕様】

外　径：Ø8.5㎜

長　さ：150m

線　数：複合17本

質　量：15㎏/150m

エンジンコンプレッサー

　≪ハイエース車内搭載≫

• 現場でエア・エナジーを供給するコンプレッサー。
• 静かな防音構造、簡単な運転操作、モニタ表示などを装備。
• すでに実証済みの耐久性、動力ロスが少ない自慢の高性能コンプレッサー。
• 【仕様】
• ・空気量:1.4 m3/min
• ・吐出圧力：0.69 MPa(7.0 kgf/cm2)
• ・エンジン出力（kw/min-1）：
• 　11.8 kW /3,500 min-1(16 PS /3,500 rpm)
• ・燃料タンク容量(ℓ)：18
• ・低騒音指定：超
• ・二次排出ガス対策：済み
　　　

【エアーホース】

• 安全性を徹底追及。ホース、金具の耐久性をより向上！！
• 軽く、疲れを感じさせない柔らかさ
• ゴムホースと比べ約40％軽く、片手でも楽に持てます。－10℃の作業環境でもOKです。
• 耐久性抜群の強さ
• 屈曲疲労に強く、一般塩ビホースに比べ約2倍以上の耐久性があります。
• 安全性を追求した金具。
• 金具セット品はカシメやバンド一体型カップリングを採用し、より安全性を向上させました。
• 【仕様】
• ・ホースサイズ:内径19㎜×外径27.5㎜
• ・使用圧力：0-1.0MPa(kgf/cm2)
• ・ホース長さ：50m×3
• ・セット重量：32kg
• ※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。
　　　

【現場工事映像】

　ーモルタル除去の映像ー　

-モルタル除去
-特殊閉塞抜き刃
-管種：陶管
-管径：250㎜

老朽化した下水道陶管内に、固着したモルタル。
狭小空間での除去作業には、高い精度と確実性が求められます。
本現場は、管径250ミリ、延長約35メートルにわたり、モルタルが固着した下水道陶管。
本削孔ロボットにより、安全かつ効率的な除去作業を実施しました。
強力で鋭い専用カッターが、硬化したモルタルを確実に切削。
高い切削性能により、管を傷つけることなく、スムーズに除去を進めます。
作業中は、ハイビジョンカメラによるリアルタイム映像で管内状況を常時確認。
オペレーターが状態を把握しながら、正確で安全な施工を可能にします。
高い作業効率により、従来工法や他社製ロボットと比較して、短時間での施工を実現。
現場の負担軽減と、工期短縮に貢献します。
施工後は、テレビカメラしゃによる詳細な管内確認と距離測定を実施。
確実な除去状況を、映像と数値で記録します。
本工事では、5日間で約33メートルのモルタル除去を完了。
高性能削孔ロボットが、下水管更生工事の効率化と高品質施工を支えます。
