ゲスイカム-150(Ø150~Ø200㎜)品番:BGC-150

下水道調査カメラ

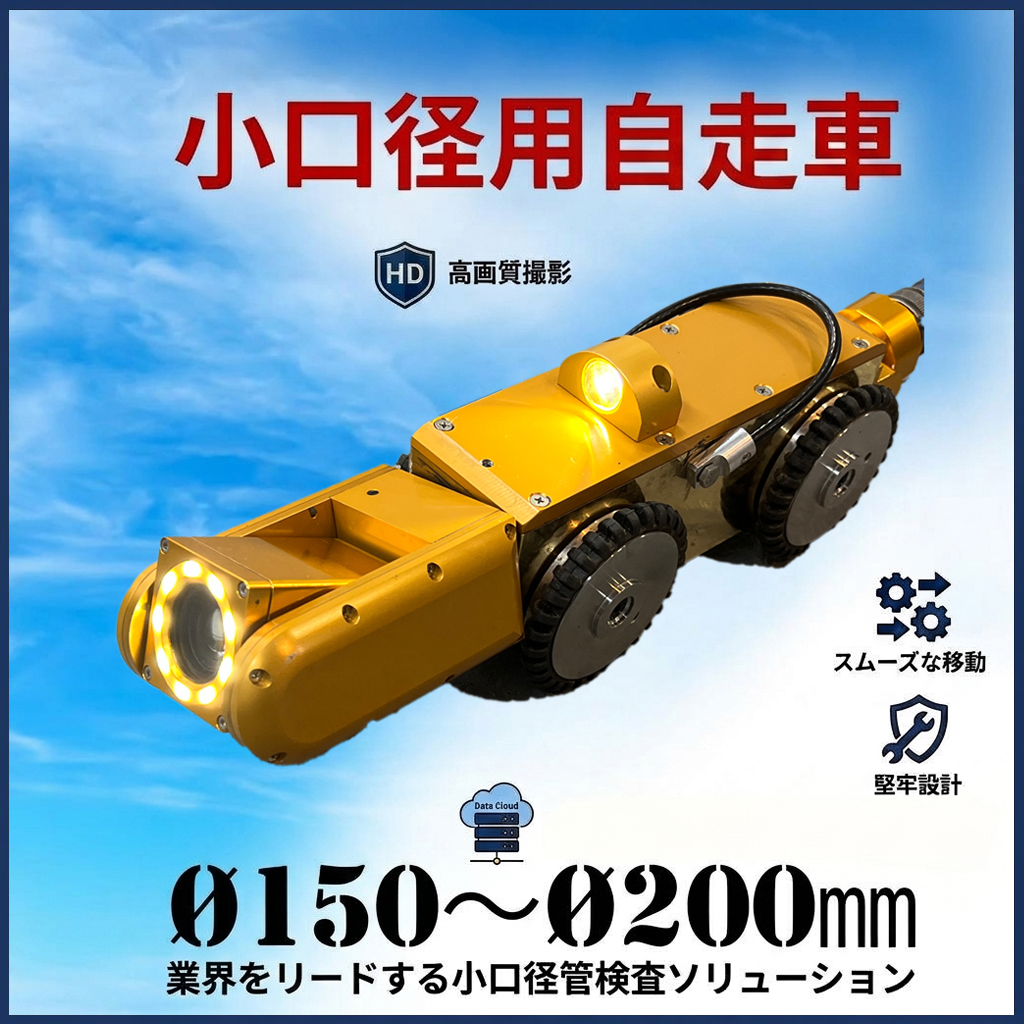

【ゲスイカム-150 自走車】

適用管径:Ø150‐Ø200㎜

屈折型のためØ300㎜マンホールへ投入可能。

滑りにくい車輪構造。

日本製のソニーCMOS。

高解像度 65万画素。

【仕様】
⁻ 適用管径:Ø150‐Ø200㎜
⁻ モーター:強力DCモーター
⁻ 電 源 :AC100V、50/60Hz
⁻ 寸 法:L460×H120×W120㎜
⁻ 質 量:最小10kg、最大14㎏

【Ø150管の調査映像】

ゲスイカム-150 自走車

65万画素!!

カメラヘッド

カメラヘッド

曇りを取除く特殊カメラ。

65万画素!!。

日本製のソニーCMOS。

左右パン360°エンドレス回転。

上下チルト各120°回転撮影。


【仕様】
適用管径:Ø150~Ø200㎜
撮像素子:1/3.2型  65万画素 ソニーCMOSセンサー
照 明: 最新高輝度 LED×6灯
防水性:水中形防水構造 IP68
材 質:ジュラルミン(Duralumin)
寸 法:(91㎜×51㎜×102㎜)パン幅×チルト幅×長


※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

制御系はゲスイカムー800システムを使用

詳細はこちら

.

【ゲスイカム-800システム】

【ゲスイカム-800システム】

■ 適用管径:Ø200~Ø800㎜

■ 高低遠隔調整電動リフト

■ 曇りを取除く特殊カメラ

■ 日本製のソニーCMOS

■ 65万画素!!

ゲスイカム-800一式販売価格¥3,800,000


■ 販売価格:¥3,800,000(税別)・品名:ゲスイカム-800システム一式・構成品:①自走車②カメラヘッド③コントローラー④ケーブルドラム⑤ケーブル150m⑥必須附属品。
 高低電動リフト機能ーデモ
      ▼
リフト機能ーデモ
下水管内木の根、自走ーデモ

.

下水管内検査用カラーTVシステム

テレビカメラ車

下水道本管検査に対応する自走式カメラシステム

障害物や段差・管ズレを楽々乗り越える自走車!
管内結露や湿気の中でもカメラの曇りを取除く機能!
カメラの高低、遠隔調整電動リフト!
小型、軽量強力な走行性と多様な機能を併せ持った実用的な自走車。
現場で必要な機能が集約された簡単かつ実用的な下水道 管内 カメラ 車両。
低コストで効率の高い業務成果をあげる事ができるシステム。

自走車 BGC-800

    滑らない車輪構造!!

    高さを自在に遠隔調整できる装置

    4輪全輪駆動方式

    すぐれた傾斜面登坂能力

    完全防水構造

【仕様】
適用管径:Ø200㎜~Ø800㎜
走行速度:最大約40m/分
主 材 質:ジュラルミン(Duralumin)
寸  法:160㎜×175㎜×600㎜(~770mm)
       (幅×高さ×長さ)
質  量:最小11㎏/最大32㎏
     各、調査管径により重さ可変

カメラヘッド

  • 日本製のソニーCMOSセンサー
  •
  • 65万画素!!
  • 業界初の独自技術!結露や湿気によるくもりを防ぐ曇りシラズ!!
  • (カメラの内にある熱線に電気を通してガラスを温め、曇りを取り除く仕組みです。)
  • 左右パン360°エンドレス回転
  • 上下チルト各120°回転撮影
  • カメラヘッド回転角度のモニター表示機能
  • 半永久的なLED使用
  • 手動フォーカスコントロール機能
  • 下水道 点検 カメラ
  •
【仕様】
適用管径:Ø200~Ø800㎜
撮像素子:1/3.2型  65万画素 ソニーCMOSセンサー搭載
照 明: 最新高輝度 LED×8灯(側視照明:6灯、直視照明:2灯)
防水性:水中形防水構造 IP68
材 質:ジュラルミン(Duralumin)
寸 法:外径Ø95㎜、長さ250㎜
質 量:2㎏

コントローラー

高さ自動調整スイッチ

角度・距離表示(N-7400)

サブライト調節機能

ジョイスティックの簡単操作

焦点調節機能

映像画質調整機能

【仕様】
消費電力:約300W
電 源 :AC100V 50/60Hz
寸 法:L435×H140×D370㎜
質 量:14㎏

ケーブルドラム

整列式、全自動巻き取りドラム

エンコーダによる距離測定

ケーブルの前後入れ替え構造で使用寿命2倍

現場で修理可能な簡単な構造

ケーブルにたるみが生じない

【仕様】
巻取量:Ø8.5㎜×150m
最高回転速度:6700rpm 適正回転速度:5400rpm
外形寸法:(400mm×650mm×620mm) 幅×高さ×長さ
質  量:37.2㎏(ケーブル重さを含む)

ケーブル

ケブラー(Kevlar)採用
外被:ポリウレタン(黒色)

  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
* ケブラー(Kevlar)とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
ケブラーの構造(太線: モノマー単位、点線: 水素結合)

【仕様】
外 径:Ø8.5㎜
長 さ:150m
線 数:複合17本
質 量:15㎏/150m
※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

車輪

ゲスイカム-800一車輪

■多種類タイヤで段差や障害物を乗り越える!

■滑らない車輪・タイヤ!!
