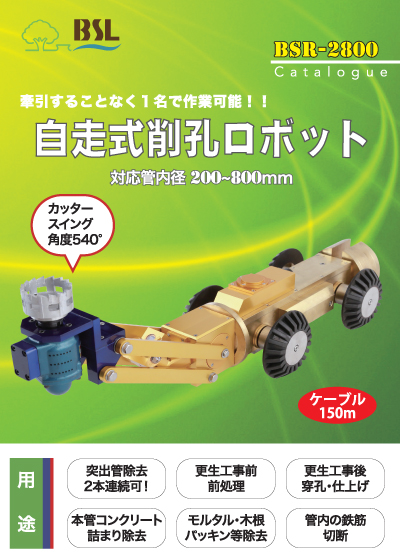

自走式穿孔機 センコーロボ – 2800システム 品番 BSR-2800

穿孔車 更生管削孔

自走式カメラ付き下水管穿孔ロボット

適用管径:Ø200~Ø800㎜

⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻

⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻

管内の突出【鉄筋・ステンレス鋼等切断】の除去

15馬力エアーにより強力な削孔が可能

ワンマンコントロールが可能

≪商品画像☟≫


・自走にて下水道管(管径Ø200~Ø800㎜)の穿孔・管内処理(モルタル附着・突出管・木根・パッキン等の除去及び更生 工事後の削孔作業)が可能。
・穿孔自走車にTVカメラ(ワイパー・曇り止め機能付き)が搭載されており、1台での管内作業が可能。
・管更生時の前処理、取付け管口の穿孔、仕上げが1名で作業できる。
・管内の障害物除去、閉塞管のはつり作業ができる。

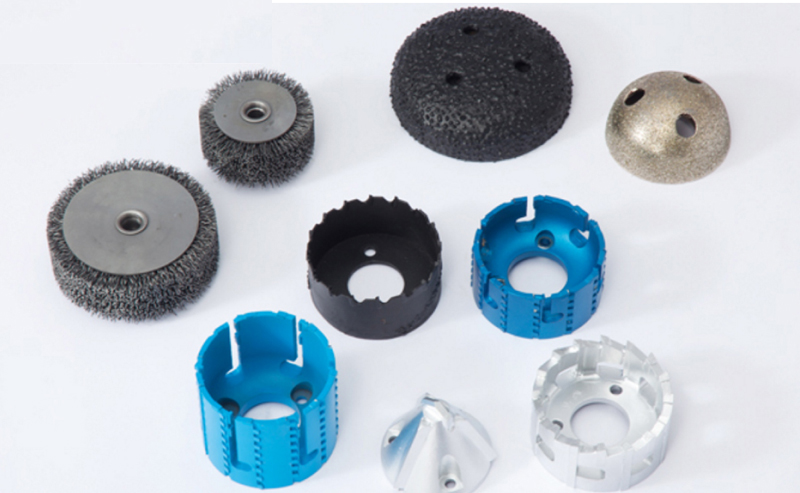

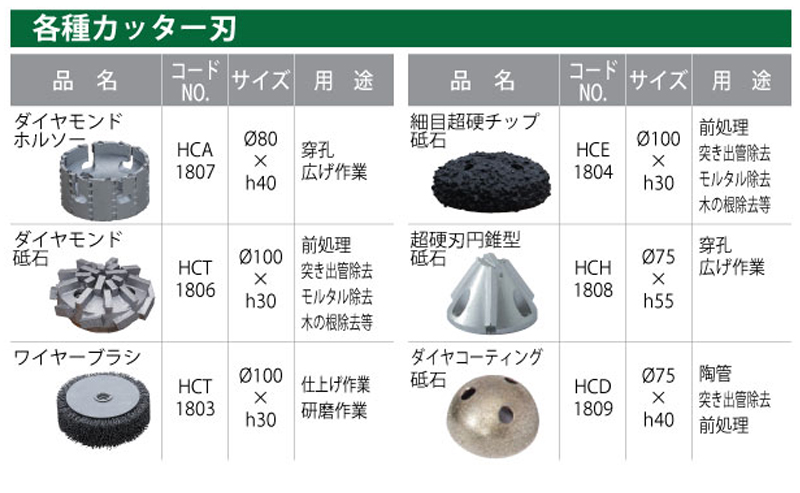

・市販の各種カッター刃が使用可能。
・エアーホース径を大径化(内径19mm)にすることでエアー供給量を増やし、作業効率を向上。
・安全性・耐久性・作業効率を考えて開発された自走穿孔機(TVカメラ付)。

カッタグラインダ部



市販の日本製、強力パワーグラインダ(空圧)採用

過負荷状態で放置されても、焼損することなく減速また. は停止するだけで、 負荷が減少すると自動復帰します。

仕様
・質量(kg):3.8
・全高(mm):187
・無負荷回転数(min-1[r.p.m]): 7100
・ホースニップル:R3/8(雄ネジ)×1/2(ホース)
・ターニングスパナ:Φ44用
・フランジスパナ ピッチ:30
・六角軸レンチ 対辺:4.8Hex
・六角レンチ:5㎜
・ホース内径(Φmm):12.7
・空気消費量(m3/min):1
・取付ネジ径 (ホース口径):3/8Rc

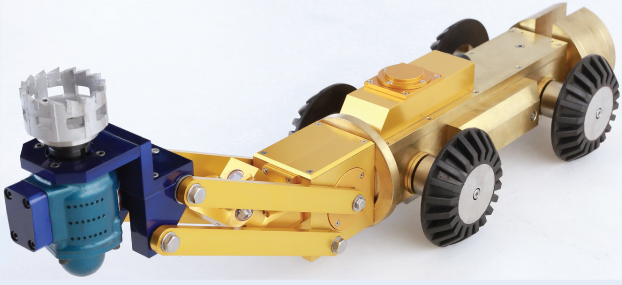

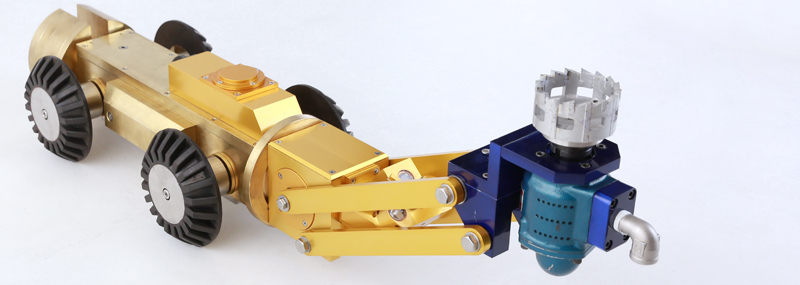

本体 自走式穿孔ROBOT



自走車により、位置合わせ簡単!!

用途に応じた多種類機器の取付可能!!

  • 【仕様 】
  • ・適用管径:Ø200~Ø800㎜
  • ・駆動方式:4輪全輪駆動
  • ・駆動モーター:強力DCモーター×4
  • ・材質:ステンレス・Duralumin・黄銅
  • ・グラインダー:空圧式
  • ・カッター首振角度:540°
  • ・防水構造:完全防水構造
  • ・カメラヘッド:曇り止めカメラ
  • ・寸法:H160×D175×W730mm(最長1000mm)
  • ・質 量:39㎏(~53kg)
  • 強力パワーグラインダー(空圧)

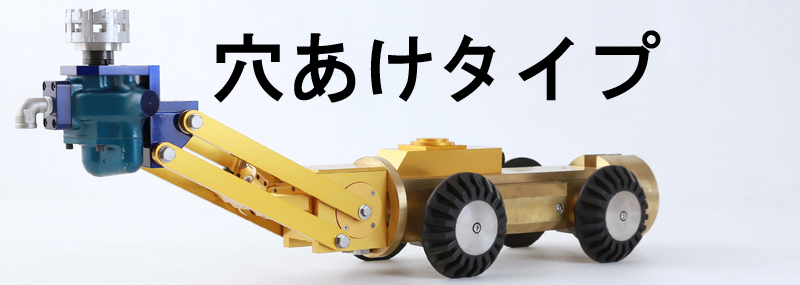

    突き出し管除去タイプ

  • 【仕様】
  • ・能力砥石寸法:180×6×22㎜
  • ・無負荷回転数:7100min(min-1)
  • ・全高:187mm
  • ・ホース口径:3/8Rc
  • ・ホース内径:12.7㎜
  • ・空気消費量:1.0㎥/min
  • ・砥石寸法:Ø100×h30
  • ・質 量:4.7kg

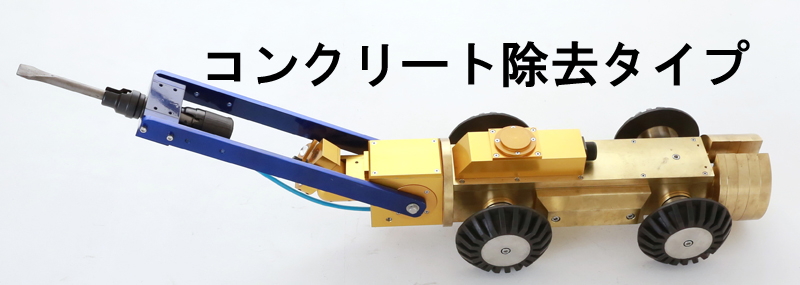

  • コンクリート除去タイプ



    . コンクリート除去デモ映像


    .
     「下水道管更生技術施工展 2017 青森風景」



    .

    カメラヘッド

    ・上下回転:160°
    ・結露や湿気によるくもりを防ぐ、業界初の独自技術を取り入れた曇り止めカメラ
    ・高輝度 LED×2灯
    ・ワイパー付着よりホコリ・泥などが除去される。

  • 【仕様 カメラヘッド】
  • ・適用管径:Ø200~Ø800㎜
  • ・撮像素子:DSP COLOR CCD CAMERA
  • ・撮像方式:NTSC
  • ・映像出力信号:1.0V(P-P)75Ω
  • ・照明:高輝度 LED×2灯
  • ・上下回転:160°
  • ・使用環境:動作周囲環境温度:-10~+50℃
  •       保存周囲環境温度:-20~+60℃
  • ・防 水:水中形防水構造 IP68
  • ・材 質:ジュラルミン(Duralumin)
  • ・質 量:2㎏
  • 【仕様 ワイパーモータ】
  • ・定格電圧:DC12V
  • ・定格負荷電流mA:200以下
  • ・定格負荷回転数r/min:200以下
  • ・定格負荷トルクmN・m:392
  • ・定格負荷トルクKgf-cm:4
  • ・無負荷電流mA:100以下
  • ・無負荷回転数r/min:8.8
  • ・機械的瞬間許容トルクmN・m:588
  • ・機械的瞬間許容トルクKgf-cm:6
  • ・出力W:0.27
  • ・寸法mm:40
  • ・重量g:40
  • エンジンコンプレッサー

    • ■特長/用途
    • ・現場でエア・エナジーを供給するコンプレッサー
    • ・豊富なモデル群の中から、用途に合った最適なコンプレッサーを選定
    • ・静かな防音構造、簡単な運転操作、モニタ表示などを装備
    • ・すでに実証済みの耐久性、動力ロスが少ない自慢の高性能コンプレッサー
    • ・空気量:1.4 m3/min
    • ・吐出圧力:0.69 MPa(7.0 kgf/cm2)
    • ・潤滑油量(ℓ):8.3
    • ・サービスエアバルブ×数量:20A×1ヶ
    • ・エンジン出力(kw/min-1):11.8 kW /3,500 min-1(16 PS /3,500 rpm)
    • ・燃料タンク容量(ℓ):18
    • ・エンジンオイル量(ℓ):2.8
    • ・冷却水量(ℓ):3.8
    • ・バッテリ:55B24R×1ヶ
    • ・全長×全幅×全高:1420×700×800mm
    • ・乾燥[運転整備]質量(kg):325[350]
    • ・低騒音指定:超
    • ・二次排出ガス対策:済み
    •

    【ホース】

    • 安全性を徹底追及。ホース、金具の耐久性をより向上!!
    • ① 軽く、疲れを感じさせない柔らかさ
    • ゴムホースと比べ約40%軽く、片手でも楽に持てます。-10℃の作業環境でもOKです。
    • ② 耐久性抜群の強さ
    • 屈曲疲労に強く、一般塩ビホースに比べ約2倍以上の耐久性があります。
    • ③ 安全性を追求した金具。
    • 金具セット品はカシメやバンド一体型カップリングを採用し、より安全性を向上させました。
    • 仕様
    • ・ホースサイズ:内径19㎜×外径27.5㎜
    • ・使用圧力:0-1.0MPa(kgf/cm2)
    • ・ホース長さ:50m×3
    • ・セット重量:32kg
    •

    コントローラー

    wrwq 高さ自動調整スイッチ

    • 角度、距離表示機能搭載
    • サブライト調節機能
    • ジョイスティックの簡単操作
    • 焦点調節機能
    仕様
    電  源:AC100V±10%, 50/60Hz
    消費電流:約300W
    動作環境:温度-20℃~+60℃
    入力端子:映像入力:1.0V(p-p)75Ω
    出力端子:映像出力:1.0V(p-p)75Ω
    外形寸法:(435mm×140mm×370mm) 幅×高さ×長さ
    質  量:14kg

    ケーブルドラム

    • 整列式、全自動巻き取りドラム
    • 巻き取りの調整機能搭載
    • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
    • 現場でケーブル修理可能な簡単な構造
    • 走行距離の測定機能
    • 現場でケーブル修理可能な簡単な構造
    • ケブラー(Kevlar)構造
    仕様
    巻取量:Φ8.5mmX150m
    巻取速度:20m/分
    モーター:DC24V 60W 定格/回転方式:連続/正方向、逆方向に回転
    適正トルク:1kg f.cm 最高回転速度:6700rpm 適正回転速度:5400rpm
    定格出力:90W
    消費電力:120W
    動作環境:温度0℃~+40℃
    外形寸法:(385mm×500mm×540mm) 幅×高さ×長さ
    質  量:34kg(ケーブル重さを含む)

    ケーブル

    ケブラー(Kevlar)採用
    • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
    • 現場でケーブル修理可能な簡単な構造
    • ケブラー(Kevlar)構造
    * ケブラー(Kevlar)とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
    ケブラーの構造(太線: モノマー単位、点線: 水素結合)
    特徴:
    ケブラーはパラフェニレンジアミンとテレフタル酸クロリドの重合によって得られ、分子構造が剛直で直鎖状の骨格を持つために、高強度・高耐熱性であり、同じ重さの鋼鉄と比べて5倍の強度を持つ。また、ケブラーは結晶性のポリマーであり、齡ハの有機溶媒に溶けず、溶融もしないために成形が困難なポリマーである。そのため、濃硫酸に溶解することで成形していることも大きな特徴である。
    ケブラーには、ケブラー、ケブラー29、ケブラー49の3種類があり、ケブラー49は全てのアラミド繊維の中でも最高の引っ張り強度を持つと考えられており、繊維強化プラスチックの補強、船体、飛行機、自転車、ヨットの帆、特殊な用途ではボディアーマー防刃ベストなどに使用されている。

    仕様
    外 径:Ø8.5㎜
    長 さ:150m
    線 数:複合19本
    張力体:高抗張力繊維編組(ケブラー内蔵)
    防水構造:水中形防水構造(ユネクタ接続時)
    外 被:ポリウレタン(黒色)
    質 量:15㎏/150m
    ※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

    申し込み・お問い合わせ:E-mail










    穿孔機(前処理)‐現場風景

                                      「撮影日:2017年5月26日・Ø300㎜陶管」


    下水管調査-現場風景写真

                                      「ゲスイカム-2500(Ø150~Ø2500mm)」


    製品紹介

    管口カメラ

    • 可視距離:100m、探知距離:60m


      画面上に距離を表示(オプション)


      チルト上下駆動:上45°下45°


      CCD,SONY 製700LTV 線0.1Lux Zoom倍率:光学x30 デジタルx12


      伸縮棒7m 調整 / 接続ケーブル:9m


      ワンタッチで各接続ユニット棒を伸縮短1.6m調整


      コントローラを肩掛け、ポールカメラをマンホールのインバーター部・管口へ降ろす


      【標準価格】¥1,495,000(税別)
