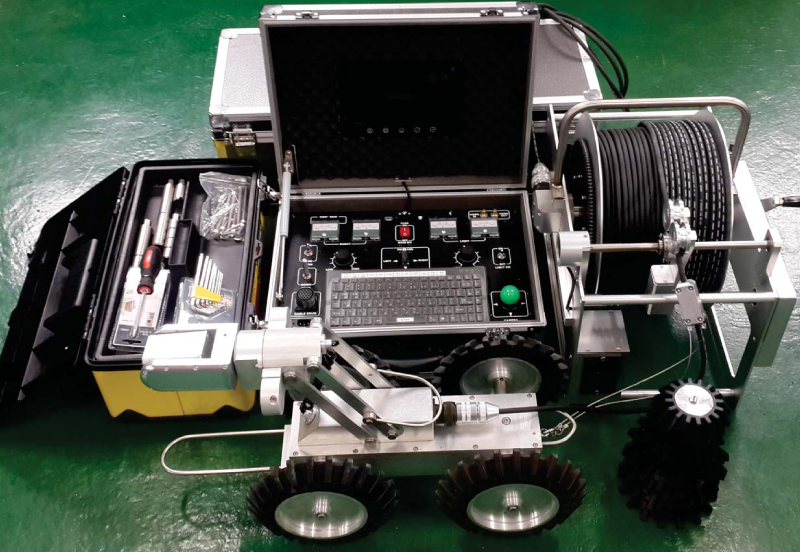

ゲスイカム-800W

管内カメラ 適用管径:Ø225~Ø800㎜

下水管内の結露や湿気の中でも曇りシラズ wkyoukaia43nnnw

    カメラの高さ自動調整リフト装着
    曇り止め熱線の装着
    日本製ソニーカメラCCD採用
  • ・小型、強力な走行性と多様な機能を併せ持った自走車
  • ・現場で必要な機能が集約された簡単かつ実用的な製品
  • ・低コストで優れた作業効率が可能なシステム
  • ・障害物や段差・管ズレを楽々乗り越える自走車
  •

カメラヘッド

    最大40倍ズームカメラ搭載
    日本製SONY CCD採用
  • 結露や湿気によるくもりを防ぐ、
    業界初の独自技術を取り入れた曇り止めカメラ

  • ・SONY製の高画質のCCDセンサーにより鮮明な画像の取得
  • ・首振り型カメラヘッド、左右パン360°エンドレス回転、上下チルト±120°首振り方式
  • ・カメラヘッド回転角度&距離計のモニタ表示機能
  • ・日本製SONY EX view HAD CCD、最大40倍ズームを搭載
  • ・水中形防水構造IP68(水深4m、カメラコネクタ接続時)
  • ・オートフォーカス
  • ・動作周囲環境温度:-10~+50℃ / 保存周囲環境温度:-20~+60℃
  •
仕様
– 適用管径:Ø225~Ø800㎜ ・デジタルズーム:4倍
– デジタルズーム:4倍(光学ズームと組み合わせで最大40倍)
– 動作周囲環境温度:-10~+50℃ / 保存周囲環境温度:-20~+60℃
– TV方式:NTSC
– 映 像:1/4゛SONY COLOR CCD 41万画素
     水平解像度 470 TV Lines オートフォーカス調節機能
– 照 明: 最新高輝度 LED×6灯(側視照明:4灯、直視照明:2灯)
– 防 水:水中形防水構造 IP68(水深4m、カメラコネクタ接続時)
– 材 質:ジュラルミン(Duralumin)
– レンズ:光学10部 f=4.2㎜~42㎜ F1.8~F2.9
– 寸 法:外径Ø88*90㎜、長さ260㎜
– 質 量:5㎏

自走車

  • ・段差・管ズレや障害物を楽々乗り越える!!
  • ・Ø225㎜から最大Ø800㎜管径まで撮影可能
  • ・カメラの高さを自在に自動調整できるリフト装置
  • ・4輪全輪駆動方式(画面揺れの少ないしなやかな走行)
  • ・すぐれた傾斜登坂能力、完全防水構造
  • ・現場にてケーブル断線数理可能構造
  • ・高性能モーターを使用
  • ・水中型防水構造 IP68(水深20m、カメラコネクタ接続時)
  •
仕様
– 適用管径:Ø225~Ø800㎜
– モーター:90W 最大出力(1/8HP)
– 動作環境:温度-20℃+60℃
– 駆動方式:4輪駆動
– 走行スピード:最大約40m/分
– サブライト: 5W LED×2個
– 防 水:完全防水構造
– 材 質:ジュラルミン(Duralumin)
– 質 量:最小13㎏
    最大16㎏ 重さ増量可能
– 寸 法:(180㎜×160㎜×730㎜)幅×高さ×長さ
    (サイズ:カメラの高さ調節のため、可変あり)

コントローラー

    モニタ付き
    自走車の前後、左右進行調節機能
  • サブランプ光量調節機能
    自走車の前後進行コントロール機能
  • オート変速機能搭載
    ズーム調整機能
  • 動画録画時間:メモリー64GBを搭載
    字幕機能(英語・ハングル)
  •
仕様
– 電 源:AC100V±10%、50 / 60Hz
– 消費電流:約300W
– 動作周囲環境温度:-10~+50℃ / 保存周囲環境温度:-20~+60℃
– 入力端子:映像入力:1.0V(p-p)75Ω
– 出力端子:映像出力:1.0V(p-p)75Ω
– 寸 法:(485㎜×200㎜×355㎜)幅×高さ×長さ
– 質 量:14㎏

ケーブルドラム

  • 整列式、全自動巻き取りドラム
  • 巻き取りの調整機能搭載
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
  • 走行距離の測定機能
  • 現場でケーブル修理可能な簡単な構造
  • 現場でケーブル修理可能な簡単な構造
仕様
巻取量:Ø8.5㎜×150m
巻取速度:20m/分
消費電力:120W
定格出力:90W
モーター:DC24V 60W 定格
最高回転速度:6700rpm 適正回転速度:5400rpm
外形寸法:(400mm×650mm×620mm) 幅×高さ×長さ
質  量:37.2㎏(ケーブル重さを含む)

ケーブル

ケブラー(Kevlar)採用
  • ケーブルの前後入れ替え構造でケーブル使用寿命2倍
  • 現場でケーブル修理可能な簡単な構造
* ケブラー(Kevlar)とは芳香族ポリアミド系樹脂の登録商標である。1965年に開発され、デュポン社によって1970年代初期に商業的に使用され始めた。正式名称はポリパラフェニレンテレフタルアミド。
ケブラーの構造(太線: モノマー単位、点線: 水素結合)
特徴:
ケブラーはパラフェニレンジアミンとテレフタル酸クロリドの重合によって得られ、分子構造が剛直で直鎖状の骨格を持つために、高強度・高耐熱性であり、同じ重さの鋼鉄と比べて5倍の強度を持つ。また、ケブラーは結晶性のポリマーであり、齡ハの有機溶媒に溶けず、溶融もしないために成形が困難なポリマーである。そのため、濃硫酸に溶解することで成形していることも大きな特徴である。
ケブラーには、ケブラー、ケブラー29、ケブラー49の3種類があり、ケブラー49は全てのアラミド繊維の中でも最高の引っ張り強度を持つと考えられており、繊維強化プラスチックの補強、船体、飛行機、自転車、ヨットの帆、特殊な用途ではボディアーマー防刃ベストなどに使用されている。

仕様
外 径:Ø8.5㎜
長 さ:150m
線 数:複合19本
外 被:ポリウレタン(黒色)
質 量:15㎏/150m
※掲載した製品は 性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。
