  • 止水プラグ

    下水道展’16名古屋は盛況のうちに終了いたしました。

    ビーエスエルでは下水道展’16名古屋出展記念として止水プラグの展示品を特価にて販売いたします。



    止水プラグのご注文について

  • ≪FAX注文の流れ≫
  • FAXでご注文いただき、商品が届くまでの流れを簡単にご説明いたします。
  • 【ご注文】
  • FAX注文用紙をダウンロードしてください。
  • 必要事項をご記入ください。
  • FAX番号 044-271-1720に送信してください。
  • 注文完了
  • 【ご注文の確認】
  • お客様へ、ご注文の確認と、代金お振込み先の銀行口座をFAXにて送信いたします。
  • ご注文内容に間違いがある場合は下記のお問い合わせ先までご連絡ください。
  • 【代金のお振込み】
  • 当社が指定する銀行口座へご注文の確認FAXから7日以内に代金をお振り込に下さい。
  • ※振込手数料 はお客様のご負担となります。
  • ※領収書は発行いたしません。お客様が利用される銀行が発行する振込金受取書を領収書に代えさせて頂きます
  • 【商品の発送】
  • 商品を宅急便(ヤマト運輸)にて配送いたします。
  • 【商品の受け取り】
  • 商品には当社を発行者とする納品書を同梱いたします。

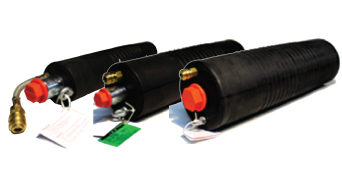

  • 止水プラグ マルチバイパス有・無タイプ

    ・ケブラー繊維使用

    ・ヨーロッパの製品!!

    ・複数の管径に対応

    ・止水プラグに特殊のソケット採用

    ・90°まで曲げられる

    用途:簡易下水道テレビカメラによる点検時の止水・水密試験・管きよのクラック・ボール式止水栓、管内 テストや継手の不良箇所などの管更生作業時の一時的な止水等



    【下水、水圧管高圧パイププラグ】

    -パイププラグを遮断する高圧成形ゴム。

    -延性軟質のゴムが作業時安全に使用される。

    -止水プラグは標準に基づいて精密に製作されています。

    -現場で水を遮断、迂回させ、大型管にも便利に作業できます。

    ※材質:
    SBR合成ゴム(スチレン・ブタジエンゴム)
    ケブラー繊維補強入り、バイパス部はステンレススチール使用!!

    止水プラグ シングルバイパス無タイプ

    【シングルバイパス無タイプ】

    -本止水プラグはエアー注入式です。

    -短時間内に膨張収縮が容易となるため、作業時間を節約することができます。

    -作業場所から遠く離れたところでも使用が可能で作業者が安全に使用できます。



    止水プラグ マルチバイパス無タイプ

    【マルチバイパス無タイプ】

    -空気がない状態で90°まで曲げられますので、小口径の下水管にも対応可能です。

    -一つで様々なサイズの管径に使用可能な止水プラグです。

    -水遮断および工事時に流される土砂などを遮断。

    -圧気テストや水密テストなど各種テストに止水プラグを使用。

    -下水管に挿入しやすく、伸縮性抜群でさまざまなサイズの管径に対応。

    ※材質:
    SBR合成ゴム(スチレン・ブタジエンゴム)
    ケブラー繊維補強入り

    止水プラグ マルチバイパス付タイプ

    【マルチバイパス付タイプ】

    -ステンレススチールをバイパス部の材料として採用。

    -下水管より水替えで排水するとき止水プラグバイパス付を使用します。

    -老朽化した下水管の破損を修繕するとき、水を迂回させられます。

    -止水プラグバイパス付は下水管補修工事にもよく使用されています。

    ※材質:
    SBR合成ゴム(スチレン・ブタジエンゴム)
    ケブラー繊維補強入り、バイパス部はステンレススチール使用!!

    アクセサリー

    保護カバーは、止水プラグに保護ゴムの層を追加します。

    摩耗が存在する場合や長寿命化が要求されるたびに

    止水プラグに取り付けます。

    fewth63

    fh63vgw3

      製品案内

      止水プラグ シングルタイプ

        -本止水プラグはエアー注入式です。

        -短時間内に膨張収縮容易となるため、作業時間を節約することができます。

        -作業場所から遠く離れたところでも使用が可能で作業者が安全に使用できます。

      止水プラグ シングルパイパス無

      • b635-031 30-40
      • b635-052 50
      • b635-073 75
      • b635-104 100
      • b635-156 150
      • b635-208 200
      • b635-250 250
      • b635-312 300

      パイパス無タイプ

        -呼び径Ø70-1800㎜まで可能

        -曲げるのは90°まで空気を抜いた状態できます。

      止水プラグ パイパス無

      パイパス付タイプ

        -水を排水する事が可能で、水替え工事などに使用可能

        -エアーで膨張、管内に密着させて止水します

      止水プラグ パイパス付

      • Aer6g4ry
        b526849sl 70-150
        パイパス付 / 重量1.7kg
        呼び径Ø70-150㎜
      • Autg43tstry
        b60429sl 100-200
        パイパス付/ 重量2.6kg
        呼び径Ø100-200㎜
      • Automog454ystry
        b60432sl 150-300
        パイパス付 / 重量4.4kg
        呼び径Ø150-300㎜
      • juy5r
        b60434sl 200-400
        パイパス付 / 重量6.3kg
        呼び径Ø200-400㎜
      • Autom96h5stry
        b60630sl 300-525
        パイパス付 / 重量11.9kg
        呼び径Ø300-525㎜
      • Constd4rwtry
        b60440sl 350-600
        パイパス付 / 重量16.6kg
        呼び径Ø350-600㎜
      • Constd4rwtry
        b60632sl 375-750
        パイパス付 / 重量19.7kg
        呼び径Ø350-750㎜
      • Infrastructure Construction
        b60442sl 500-1000
        パイパス付 / 重量31.3kg
        呼び径Ø500-1000㎜
      • Infrastructure Construction
        b523942sl 600-1200
        パイパス付 / 重量46kg
        呼び径Ø600-1200㎜
      • Infrastructure Construction
        b78960sl 750-1500
        パイパス付 / 重量75kg
        呼び径Ø750-1500㎜
      • Infrastructure Construction
        b535882sl 800-1800
        パイパス付 / 重量117kg
        呼び径Ø800-1800㎜
      • gte35fh45

        ※600〜1200サイズ以上のサイズについては、受注後メーカー取寄せとなります。
         納期についてはお問い合わせください。



        ※本ページに記載された内容・製品の仕様は、予告なく変更する場合がございますので、予めご了承下さい。

        オプション / 空気注入ホース

        販売価格: ¥20,700(税別)   5m

        販売価格: ¥24,300(税別)   10m

        -止水プラグに空気を注入する為に使用します。

        -圧力計にて注入圧をご確認ください。

        -重量 5m:1.9kg

        オプション / フットポンプ

        販売価格: ¥2,110(税別)   10m

        止水プラグを空気注入ホースに接続して空気を入れるポンプです。

        -コンプレッサーをご使用の場合は、お客様でご用意ください。

        -重量 1.4kg

        オプション / エアーコンプレッサー(タンク 38L)

        【標準価格】¥72,500円(税別)

        販売価格: ¥56,610円(税別)

        止水プラグを空気注入ホースに接続して空気を入れるエアーコンプレッサーです。

        ●電源…AC100V(50Hz/60Hz)・1.5kw(2HP)

        ●使用最高圧力…0.78MPa(8kgf/c㎡)

        ●吐出し空気量…150L/min(50Hz)、182L/min(60Hz)

        ●空気タンク容量…38L

        ●騒音値…81db(50Hz)、86db(60Hz)

        ●サイズ…660(W)×320(L)×680(H)mm

        ●重量…39.5kg

        ●自動圧力スイッチ及びレギュレーター

        ●20型カプラーソケット付

        止水プラグへの空気注入方法

        ■ コンプレッサーで使用

        (使用目安:止水プラグの呼び径300-525以上のサイズ)

        1.コンプレッサーの圧力調整器を止水プラグの指定注入圧になるように調整します。

        2.止水プラグの注入金具と図C(特殊プラグ)を接続します。

        3.空気注入ホースのバルブが閉じているか確認し、図Aをコンプレッサーに接続します。

        4.バルブを少しずつ開いて、圧力計を確認しながら止水プラグの指定注入圧まで空気を入れます。

        ※空気を入れすぎると止水プラグがパンクします。大変危険ですのでご注意ください。

        grtg5gtr2

        ■ フットポンプで使用

        (使用目安:止水プラグの呼び径300-525以上のサイズ)

        1.止水プラグの注入金具と図C(特殊プラグ)を接続します。

        2.空気注入ホースのバルブが閉じているか確認し、図Bをフットポンプに接続します。

        3.フットポンプで圧力計を確認しながら止水プラグの指定注入圧まで空気を入れます。

        ※空気を入れすぎると止水プラグがパンクします。大変危険ですのでご注意ください。

        ■ ショットタイプ / Y字管タイプ

        1.ホースを接続する前にエアー抜きキャップを外してください。

        2.止水プラグにユニバーサルスイベルソケットを回して図(特殊プラグに)注入金具をねじ込んで取り付けます。

         奥までしっかりとねじ込んでください。

        ※注入金具変換アダプター(別売)を取り付けますと、止水プラグにワンタッチ脱着が出来るようになります。

        tgt4byeg

        注意事項

        frej76ij
        正確な圧力計を使用し、定められた空気圧を少しずつ注入してください。 コンプレッサーを使用する場合は、圧力調整器を定められた圧力に設定して、バルブをゆっくり開いて少しずつ空気を注入してください。

        一気に空気を注入したり、定められた空気圧を超えて注入すると圧力計の破損や止水プラグの変形・破裂の原因となり、大きな事故につながります。 ※変形や破損をしても修理はできませんのでご注意ください。 jkio9087kgr

        禁止事項

        hu6j8ufrhdg
        作業時(止水プラグに背圧がある状態)は危険地帯には絶対に入らないでください。

        お問い合わせ先

        お問い合わせ先【ビーエスエル】
        止水プラグについてのお問い合わせがありましたら、下記の電話番号又はe-mail 宛にお問い合わせください。
        電話番号:044-200-4582   FAX番号:044-271-1720   E-mail : info@b-sl.org
        【 受付時間 年末年始を除く平日AM 9:00~18:00 です。】
